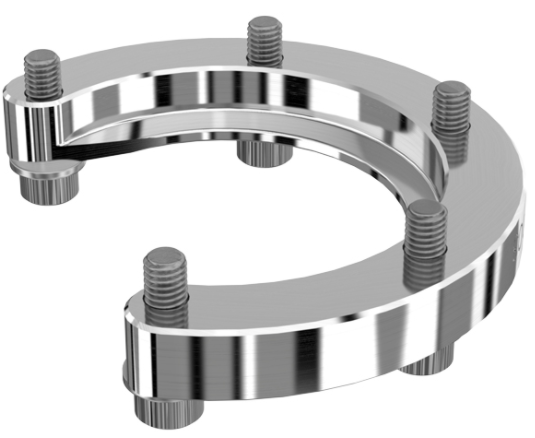

KF卡箍-舱壁




一、概述


这些舱壁卡箍用于将KF法兰与舱壁配合。


适用于弹性体密封

最大压力:1.5bar

铝夹结构

包括不锈钢螺栓和垫圈(10-32×5/8“)

适用于底板或固定法兰

标准KF密封组件



二、规格



Flange Size
[DN]
MaterialA
[mm]

B

[mm]

C

[mm]

D
[mm]
E
[mm]

Item No.

DC

16Aluminum50.838.19.26.45.3DC110BUH016
25Aluminum60.248.019.96.45.3DC110BUH025
40Aluminum74.68629.36.45.3DC110BUH040
50Aluminum95.2582.5510.36.45.3DC110BUH050
