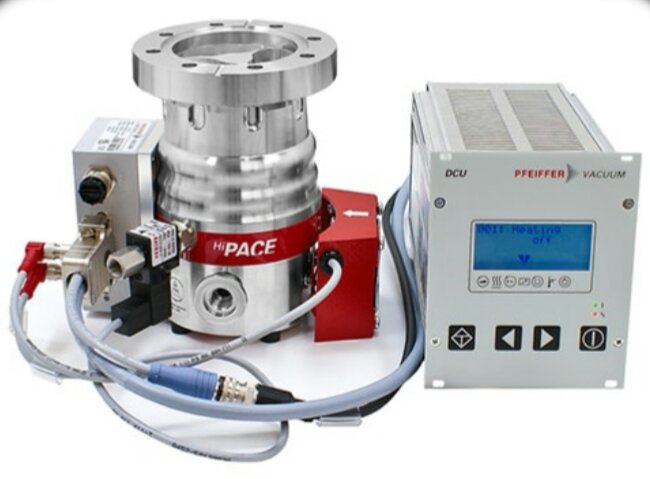

HiPace® 80 具有 67 l/s 对于 N2 抽吸能力的紧凑、高性能涡轮泵

产品描述

紧凑结构形成的最低空间要求

对于所有气体的高抽吸能力和极高压缩

集成的驱动电子装置，防护类型 IP54 适合于工业用途

准 S2 和 UL/CSA 认证

适合所有标准应用

涡轮分子泵入门套件

易于安装、快速应用和运行

最佳匹配的组件，真正的“即插即用”

二、技术数据：

HiPace80分子泵
	入口接口	DN63 ISO-K	DN63 CF-F	DN40 ISO-KF	DN63 ISO-K	DN63 CF-F	DN40 ISO-KF
电子驱动单元	型号	TC110	TC110	TC110	TCP350	TCP350	TCP350
电子驱动单元	是否独立驱动	标配	标配	标配	Yes	Yes	Yes

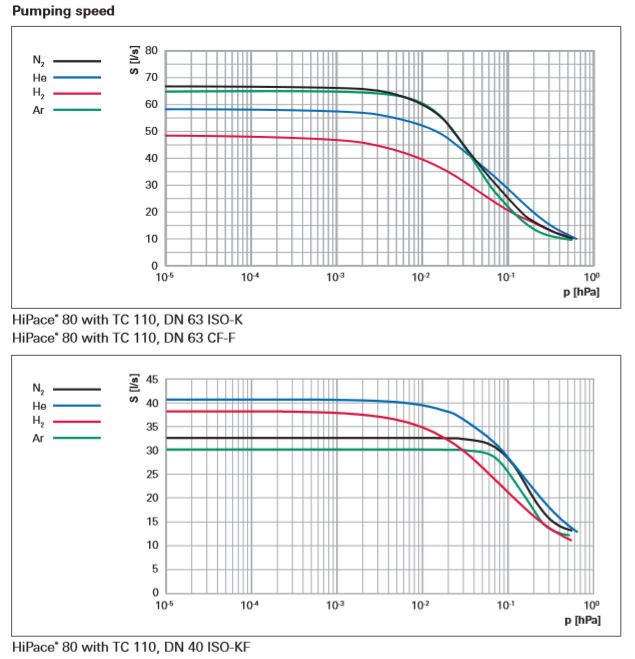

抽速	Ar（L/S）	66	66	30	66	66	30
	H2（L/S）	48	48	38	48	48	38
	He（L/S）	58	58	41	58	58	41
	N2（L/S）	67	67	35	67	67	35
极限压力	hPa	＜1*10^-7	＜5*10^-10	＜1*10^-7	＜1*10^-7	＜5*10^-10	＜1*10^-7
建议启动压强	hPa	≤22	≤22	≤22	≤22	≤22	≤22
运行电压		24 VDC (± 5 %)	24 VDC (± 5 %)	24 VDC (± 5 %)	24 VDC (± 5 %)	24 VDC (± 5 %)	24 VDC (± 5 %)
转速± 2 %	RPM	90000	90000	90000	90000	90000	90000
可变转速		50-100%	50-100%	50-100%	50-100%	50-100%	50-100%
安装方向		任意方向	任意方向	任意方向	任意方向	任意方向	任意方向
冷却方式，标准		对流换热	对流换热	对流换热	对流换热	对流换热	对流换热
冷却方式，可选		空气/水	空气/水	空气/水	空气/水	空气/水	空气/水
冷却水温度		5-25℃	5-25℃	5-25℃	5-25℃	5-25℃	5-25℃
冷却水消耗	l/h	75	75	75	75	75	75
轴承		复合式	复合式	复合式	复合式	复合式	复合式
声噪	dB(A)	≤48	≤48	≤48	≤48	≤48	≤48
通讯		RS-485 Remote	RS-48 Remote	RS-48 Remote	RS-485 Remote	RS-485 Remote	RS-485 Remote
防护等级		IP54	IP54	IP54	IP54	IP54	IP54
磁场最高许可强度		3.3mT	3.3mT	3.3mT	3.3mT	3.3mT	3.3mT
排气接口		DN16 ISO-KF/G1/4"	DN16 ISO-KF/G1/4"	DN16 ISO-KF/G1/4"	DN16 ISO-KF/G1/4"	DN16 ISO-KF/G1/4"	DN16 ISO-KF/G1/4"
放空接口		G1/8"	G1/8"	G1/8"	G1/8"	G1/8"	G1/8"
单泵订单号		PM P03 940	PM P03 941	PM P03 942	PM P03 943	PM P03 944	PM P03 945
基础套件	调节控制器型号	DCU110	DCU110	DCU110	TCP 350	TCP 350	TCP 350
	调节控制器	PM C01 820A	PM C01 820A	PM C01 820A	PM C01 740	PM C01 740	PM C01 740
	接头线,3米	PM 061 351-T	PM 061 351-T	PM 061 351-T	PM 061 353-T	PM 061 353-T	PM 061 353-T
	电源线	P 4564 309ZA	P 4564 309ZA	P 4564 309ZA	P 4564 309ZA	P 4564 309ZA	P 4564 309ZA
	轴流风扇	PM Z01 300AT	PM Z01 300AT	PM Z01 300AT	PM Z01 300AT	PM Z01 300AT	PM Z01 300AT
