普发分子泵 HiPace700


thumb_HiPace%20700%20with%20TC%20400%20DN%20100%20CF-F,%20Product%20image~03a82cd0-6863-11e6-80ca-005056950a30.png

一、概述

HiPace® 700

可在任何方向安装

集成型驱动电子设备 TC 400

集成式高性能冷却系统

DN 160 CF-F 法兰,适用于苛刻的超高真空应用场合

结构紧凑但功能强大的涡轮泵,用于 N2 时的最高抽速可达 685 l/s

最佳真空性能,最低功耗

涡轮分子泵入门套件

易于安装、快速应用和运行

最佳匹配的组件,真正的“即插即用”


P系列

工艺过程适宜,耐灰尘

理想适用于涂层及半导体工艺以及诸如电子束焊接装置等易受灰尘影响的工业应用


Plus

极微振动

杂散磁场低

适用于高要求分析设备、例如电子显微镜


H系列高压缩率

极高的压缩率,尤其适用于轻质气体

适用于生成超高真空


二、技术参数




HiPace 700HiPace   700

入口接口

DN16

 ISO-K

DN160

CF-F

DN160

ISO-F

DN160

ISO-K

DN160

CF-F

DN160

ISO-F

电子驱动单元型号TC400TC400TC400TCP350TCP350TCP350
是否独立驱动标配标配标配外置外置外置
抽速Ar(L/S)665665665665665665
H2(L/S)555555555555555555
He(L/S)655655655655655655
N2(L/S)685685685685685685
极限压力hPa<1*10-7<5*10-10<1*10-7<1*10-7<5*10-10<1*10-7
建议启动压强hPa≤11≤11≤11≤10≤10≤10
运行电压

48 (± 5 %)

VDC

48 (± 5 %)

VDC

48 (± 5 %)

VDC

48 (± 5 %)

VDC

48 (± 5 %)

VDC

48 (± 5 %)

VDC

转速± 2 %RPM492004920049200492004920049200
可变转速
60-100%60-100%60-100%60-100%60-100%60-100%
安装方向
任意方向任意方向任意方向任意方向任意方向任意方向
冷却方式,标准
空气空气空气空气空气空气
冷却方式,可选
冷却水温度
15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃
冷却水消耗l/h100100100100100100
轴承
复合式复合式复合式复合式复合式复合式
声噪dB(A)≤50≤50≤50≤50≤50≤50
通讯

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

防护等级
IP54IP54IP54IP54IP54IP54
磁场最高许可强度mT666666
排气接口

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

放空接口
G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"
单泵订单号
PM P03 933PM P03 934PM P03 935PM P04 080PM P04 081PM P04 082
基础套件调节控制器型号DCU400DCU400DCU400TCP 350TCP 350TCP 350
调节控制器PM C01 823PM C01 823PM C01 823PM C01 740PM C01 740PM C01 740
接头线,3米PM 061 352-TPM 061 352-TPM 061 352-TPM 061 356-TPM 061 356-TPM 061 356-T
电源线P 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZA
轴流风扇PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303






HiPace 700PHiPace 700 Plus

入口接口

DN16

 ISO-K

DN160

CF-F

DN160

ISO-F

DN160

ISO-K

DN160

CF-F

DN160

ISO-F

电子驱动单元型号TC400TC400TC400TC400TC400TC400
是否独立驱动标配标配标配标配标配标配
抽速Ar(L/S)650650650665665665
H2(L/S)275275275555555555
He(L/S)550550550655655655
N2(L/S)670670670685685685
极限压力hPa<1*10-7<5*10-10<1*10-7<1*10-7<5*10-10<1*10-7
建议启动压强hPa≤1.1≤1.1≤1.1≤11≤11≤11
运行电压

48 (± 5 %)

VDC

48 (± 5 %)

VDC

48 (± 5 %)

VDC

24 (± 5 %)

VDC

24 (± 5 %)

VDC

24 (± 5 %)

VDC

转速± 2 %RPM492004920049200492004920049200
可变转速
60-100%60-100%60-100%60-100%60-100%60-100%
安装方向
任意方向任意方向任意方向竖直,法兰口朝上竖直,法兰口朝上竖直,法兰口朝上
冷却方式,标准
空气空气空气空气空气空气
冷却方式,可选
冷却水温度
15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃
冷却水消耗l/h100100100100100100
轴承
复合式复合式复合式复合式复合式复合式
耐颗粒材质
YESYESYES


低振动



YESYESYES
声噪dB(A)≤50≤50≤50≤50≤50≤50
通讯

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

防护等级
IP54IP54IP54IP54IP54IP54
磁场最高许可强度mT666666
排气接口

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

DN25

 ISO-KF

G1/4"

放空接口
G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"
单泵订单号
PM P04 275PM P04 681PM P04 680PM P04 440PM P04 441PM P04 442
基础套件调节控制器型号DCU400DCU400DCU400DCU310DCU310DCU310
调节控制器PM C01 823PM C01 823PM C01 823PM C01 822PM C01 822PM C01 822
接头线,3米PM 061 352-TPM 061 352-TPM 061 352-TPM 061 352-TPM 061 352-TPM 061 352-T
电源线P 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZA
轴流风扇PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303




HiPace 700HHiPace   700H

入口接口

DN160

ISO-K

DN160

 CF-F

DN160

 ISO-F

DN160

 ISO-K

DN160

 CF-F

DN160

 ISO-F

电子驱动单元型号TC400TC400TC400TCP350TCP350TCP350
是否独立驱动标配标配标配外置外置外置
抽速Ar(L/S)665665665665665665
H2(L/S)555555555555555555
He(L/S)655655655655655655
N2(L/S)685685685685685685
极限压力hPa<1*10-7<1*10-10<1*10-7<1*10-7<1*10-10<1*10-7
建议启动压强hPa≤22≤22≤22≤22≤22≤22
转速± 2 %RPM492004920049200492004920049200
可变转速
60-100%60-100%60-100%60-100%60-100%60-100%
安装方向
任意方向任意方向任意方向任意方向任意方向任意方向
冷却方式,标准
冷却方式,可选
空气空气空气空气空气空气
冷却水温度
15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃
冷却水消耗l/h100100100100100100
轴承
复合式复合式复合式复合式复合式复合式
声噪dB(A)≤50≤50≤50≤50≤50≤50
通讯

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

防护等级
IP54IP54IP54IP54IP54IP54
磁场最高许可强度mT666666
排气接口

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

放空接口
G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"
单泵订单号
PM P05 750PM P05 751PM P05 752PM P05 753PM P05 754PM P05 755
基础套件调节控制器型号DCU400DCU400DCU400TCP 350TCP 350TCP 350
调节控制器PM C01 823PM C01 823PM C01 823PM C01 740PM C01 740PM C01 740
接头线,3米PM 061 352-TPM 061 352-TPM 061 352-TPM 061 356-TPM 061 356-TPM 061 356-T
电源线P 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZA
轴流风扇(可选项)
PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303

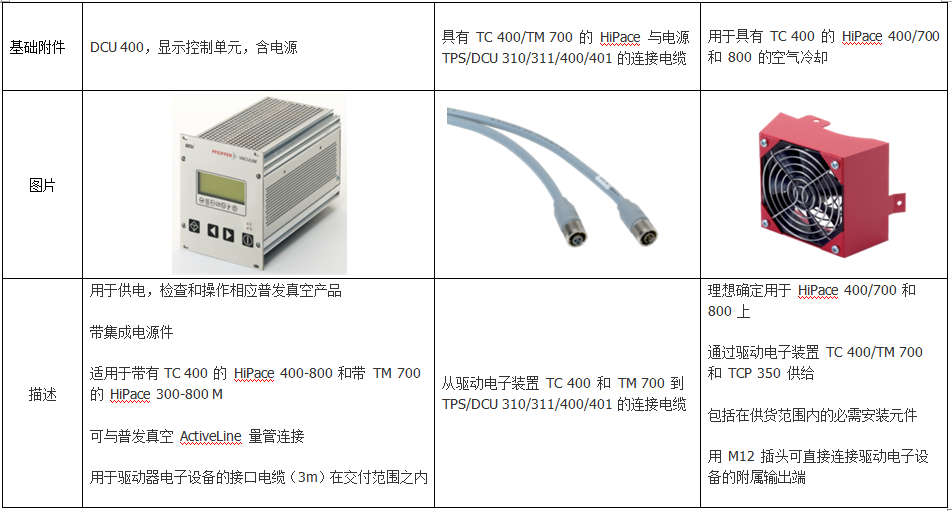

三、基础附件

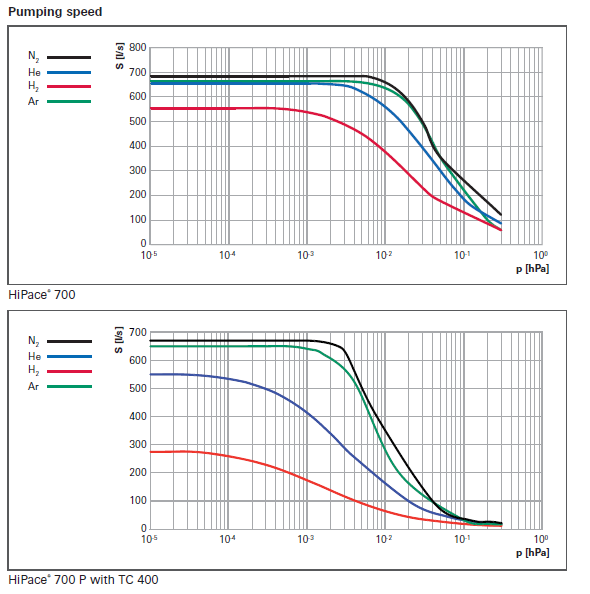

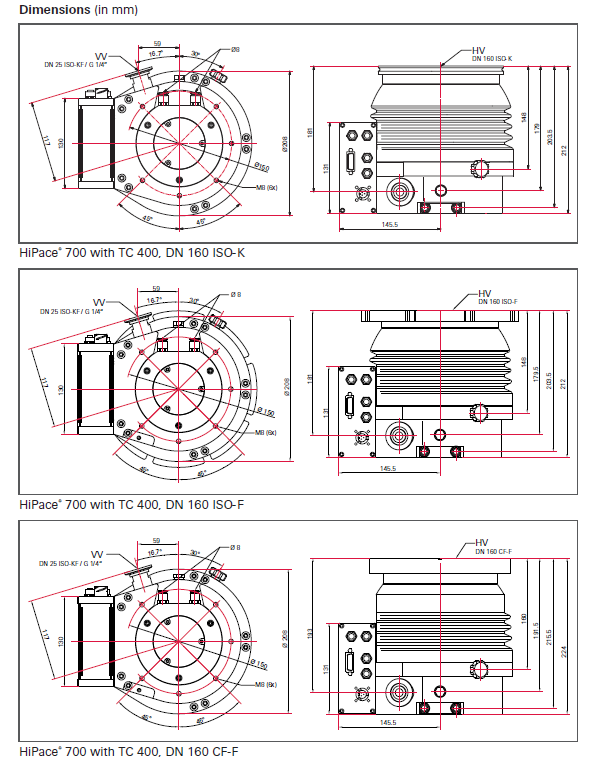

四、抽速和尺寸图






五、资料下载

5.1) HiPace 700 分子泵资料下载


          涡轮分子泵.pdf


5.2) HiPace700H分子泵资料下载



          PMP05751-HiPace700H.zh.pdf
