普发分子泵 HiPace400


thumb_HiPace%20400%20with%20TC%20400%20DN%20100%20CF-F~89cff871-6a17-11e6-80ca-005056950a30.png

一、概述

HiPace® 400

具有 355 l/s 对于 N2 抽吸能力的紧凑、高性能涡轮泵，DN 100 的小型法兰接头

产品描述

最少空间需求和最高可靠性

高气通量和高抽吸能力

防护类型 IP54 适合于工业用途

准 S2 和 UL/CSA 认证

运行数据监控形成的最高运行安全性

涡轮分子泵入门套件

易于安装、快速应用和运行

最佳匹配的组件，真正的“即插即用”


标准

对于所有气体的高抽吸能力和极高压缩

适合所有标准应用

P方法

工艺过程适宜，耐灰尘

理想适用于涂层及半导体工艺以及诸如电子束焊接装置等易受灰尘影响的工业应用


二、规格和技术参数




HiPace 400HiPace 400HiPace 400P

入口接口

DN100

ISO-K

DN100

CF-F

DN100

ISO-F

DN100

ISO-K

DN100

CF-F

DN100

ISO-F

DN100

ISO-K

DN100

CF-F

DN100

ISO-F

电子驱动单元型号TC400TC400TC400TCP350TCP350TCP350TC400TC400TC400
是否独立驱动标配标配标配外置外置外置标配标配标配
抽速Ar（L/S）320320320320320320320320320
H2（L/S）445445445445445445225225225
He（L/S）470470470470470470420420420
N2（L/S）355355355355355355350350350
极限压力hPa＜1*10-7＜5*10-10＜1*10-7＜1*10-7＜5*10-10＜1*10-7＜1*10-7＜5*10-10＜1*10-7
建议启动压强hPa≤11≤11≤11≤10≤10≤10≤0.9≤0.9≤0.9
运行电压

48 VDC

(± 5 %)

48 VDC

(± 5 %)

48 VDC

(± 5 %)




48 VDC

(± 5 %)

48 VDC

(± 5 %)

48 VDC

(± 5 %)

转速± 2 %RPM492004920049200492004920049200492004920049200
可变转速
60-100%60-100%60-100%60-100%60-100%60-100%60-100%60-100%60-100%
安装方向
任意方向任意方向任意方向任意方向任意方向任意方向任意方向任意方向任意方向
冷却方式，标准
水水水水水水水水水
冷却方式，可选
空气空气空气空气空气空气空气空气空气
冷却水温度
15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃
冷却水消耗l/h100100100100100100100100100
轴承
复合式复合式复合式复合式复合式复合式复合式复合式复合式
声噪dB(A)≤50≤50≤50≤50≤50≤50≤50≤50≤50
通讯

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

防护等级
IP54IP54IP54IP54IP54IP54IP54IP54IP54
磁场最高许可强度mT666666666
排气接口

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

DN25

ISO-KF/

G1/4"

放空接口
G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"
耐颗粒材质






YESYESYES
单泵订单号
PM P04 023PM P04 024PM P04 025PM P04 026PM P04 027PM P04 028PM P04 740PM P04 741PM P04 742
基础套件调节控制器型号DCU400DCU400DCU400TCP 350TCP 350TCP 350DCU310DCU310DCU310
调节控制器PM C01 823PM C01 823PM C01 823PM C01 740PM C01 740PM C01 740PM C01 822PM C01 822PM C01 822
接头线,3米PM 061 352-TPM 061 352-TPM 061 352-TPM 061 356-TPM 061 356-TPM 061 356-TPM 061 352-TPM 061 352-TPM 061 352-T
电源线P 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZA
轴流风扇PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303

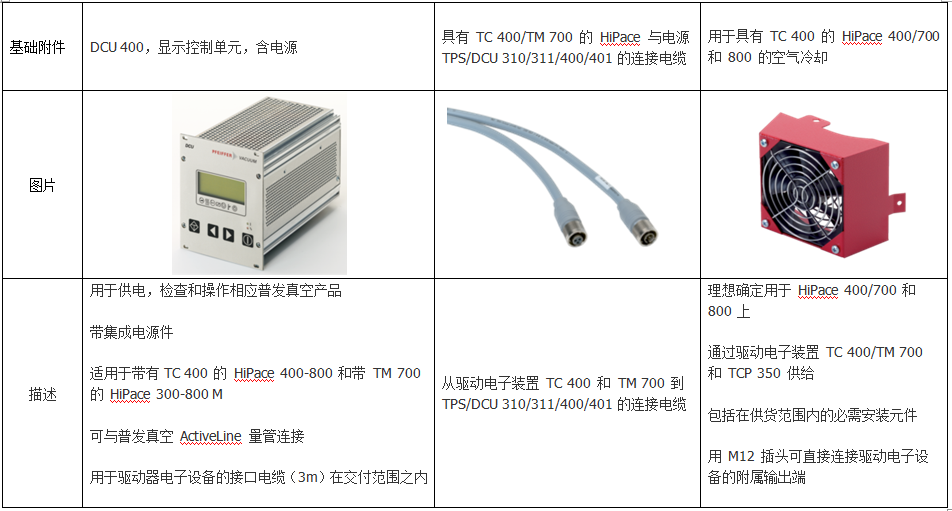

三、分子泵配件


基础附件

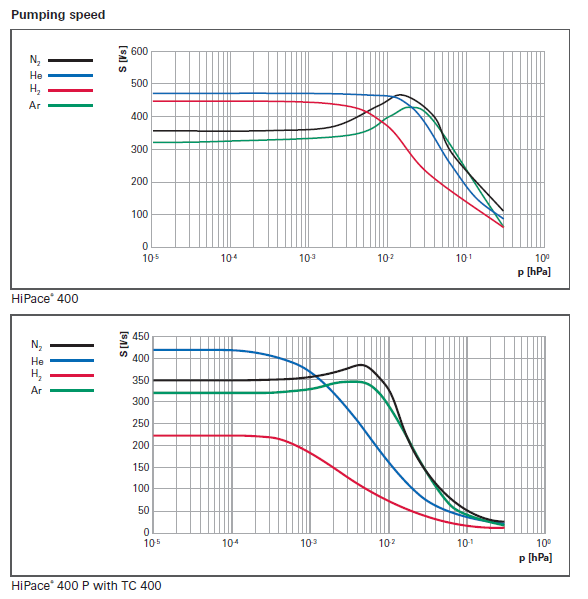

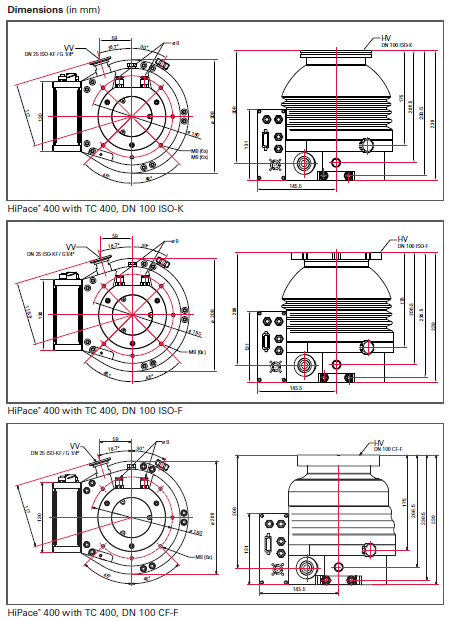

四、抽速和尺寸图


HIPACE400 CURVE.png



五、联系方式：

上海典初真空技术有限公司

手机：+86 139 1718 9384

邮箱：dianchu_vacuum@163.com

网址：www.dianchuvacuum.com

QQ:  1992027585
