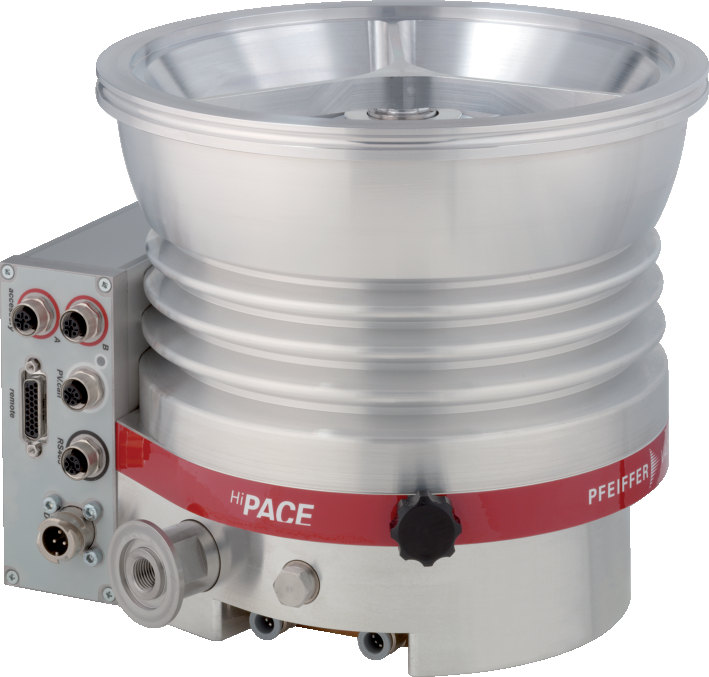

普发分子泵 HiPace800



Product%20image%20HiPace%20800%20-%20DN%20200%20ISO-K~240b1bdf-6a0c-11e6-80ca-005056950a30.png


一、概述


集成型驱动电子设备 TC 400

可在任何方向安装

集成型高效冷却

具有最高 790 l/s 对于 N2 抽吸能力的紧凑、高性能涡轮泵

最少耗能下最大真空性能



二、规格和技术参数




HiPace 800HiPace 800HiPace 800P

入口接口

DN200

ISO-K

DN200

CF-F

DN200

ISO-F

DN200

ISO-K

DN200

CF-F

DN200

ISO-F

DN200

ISO-K

DN200

CF-F

DN200

ISO-F

电子驱动单元型号TC400TC400TC400TCP350TCP350TCP350TC400TC400TC400
是否独立驱动标配标配标配外置外置外置标配标配标配
抽速Ar(L/S)780780780780780780770770770
H2(L/S)580580580580580580320320320
He(L/S)700700700700700700595595595
N2(L/S)790790790790790790785785785
极限压力hPa<1*10-7<5*10-10<1*10-7


<1*10-7<5*10-10<1*10-7
建议启动压强(N2)hPa≤11≤11≤11≤10≤10≤10≤1.1≤1.1≤1.1
运行电压

48 (± 5 %)

VDC

48 (± 5 %)

VDC

48 (± 5 %)

VDC




48 (± 5 %)

VDC

48 (± 5 %)

VDC

48 (± 5 %)

VDC

转速± 2 %RPM492004920049200492004920049200492004920049200
可变转速
60-100%60-100%60-100%60-100%60-100%60-100%60-100%60-100%60-100%
安装方向
任意方向任意方向任意方向任意方向任意方向任意方向任意方向任意方向任意方向
冷却方式,可选
空气空气空气空气空气空气空气空气空气
冷却方式,标准
冷却水温度
15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃
冷却水消耗l/h100100100100100100100100100
轴承
复合式复合式复合式复合式复合式复合式复合式复合式复合式
声噪dB(A)≤50≤50≤50≤50≤50≤50≤50≤50≤50
通讯

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

防护等级
IP54IP54IP54IP54IP54IP54IP54IP54IP54
磁场最高许可强度mT666666666
排气接口

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

DN25

ISO-KF

G1/4"

放空接口
G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"
单泵订单号
PM P04 300PM P04 301PM P04 302PM P04 670PM P04 671PM P04 672PM P04 790PM P04 791PM P04 276
基础套件调节控制器型号DCU400DCU400DCU400TCP 350TCP 350TCP 350DCU400DCU400DCU400
调节控制器PM C01 823PM C01 823PM C01 823PM C01 740PM C01 740PM C01 740PM C01 823PM C01 823PM C01 823
接头线,3米PM 061 352-TPM 061 352-TPM 061 352-TPM 061 356-TPM 061 356-TPM 061 356-TPM 061 352-TPM 061 352-TPM 061 352-T
电源线P 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZAP 4564 309ZA
轴流风扇PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303PM Z01 303

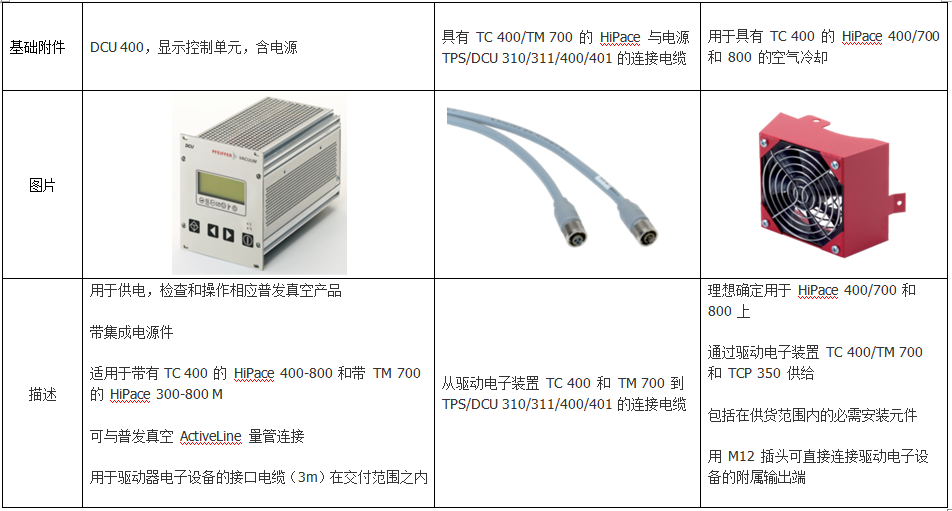

三、基础附件

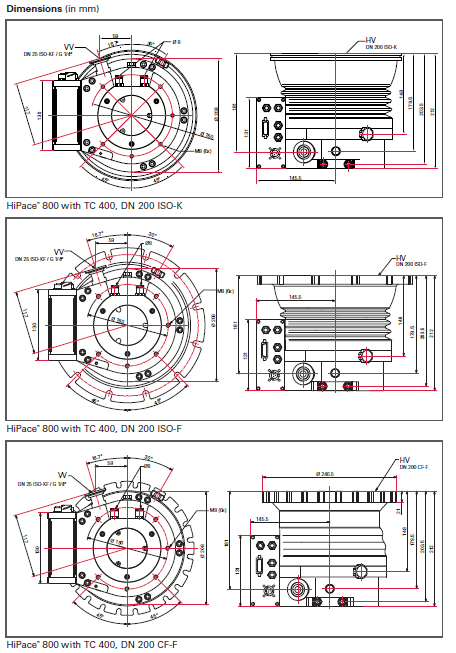

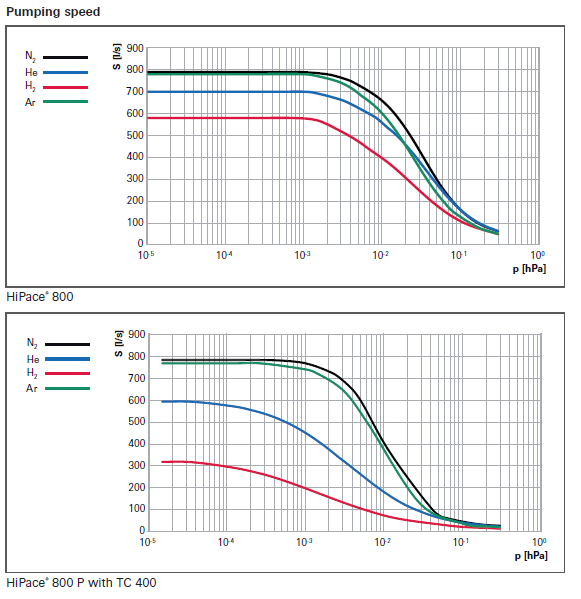

四、抽速和尺寸图





五、资料下载

5.1) HiPace800 分子泵资料下载


          涡轮分子泵.pdf
