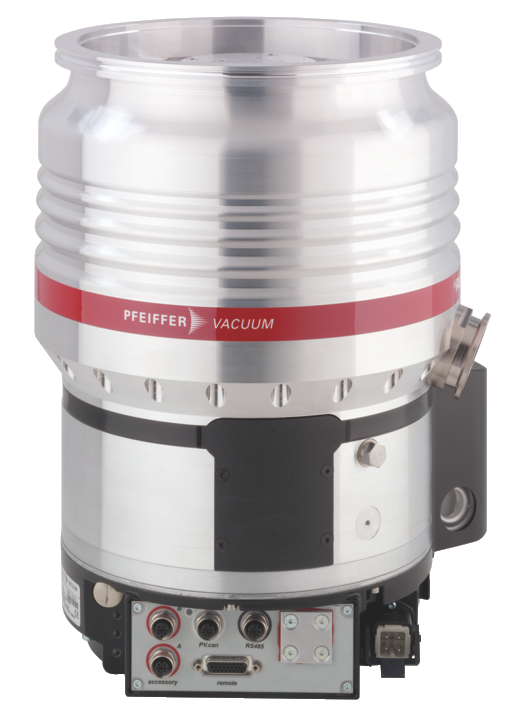

普发分子泵 HiPace1200


product%20image%20HiPace%201200%20standard%20DN%20200%20ISO-K~40a2c0db-6a18-11e6-80ca-005056950a30.png

一、概述

带电源件的集成驱动电子装置 TC 1200

冷却类型:水冷装置

安装位置:标准(0° – 90°)

带有电动气体密封阀 24 V DC的集成型气体密封系统

保护类型:IP54

接口:RS-485,远程遥控(Profibus/DeviceNet 备询)

广泛的配件扩展使用范围

具有最高 1250 l/s 对于 N2 抽吸能力的高性能涡轮泵

法兰 DN 200 CF-F 适用于超高真空时要求严苛的应用

标准

高工艺适用性,防止进入颗粒

腐蚀性

与带涂层转子和抗侵蚀性气体材料共用时,尤其适合侵蚀性气体

适用于侵蚀性气体环境应用



二、规格和技术参数




HiPace 1200

HiPace 1200C


入口接口

DN20

 ISO-K

DN200

ISO-F

DN200

CF-F

DN200

ISO-K

DN200

ISO-F

DN200

CF-F

电子驱动单元型号TC1200TC1200TC1200TC1200TC1200TC1200
是否独立驱动标配标配标配标配标配标配
抽速Ar(L/S)120012001200120012001200
H2(L/S)110011001100110011001100
He(L/S)130013001300130013001300
N2(L/S)125012501250125012501250
CF4(L/S)


950950950
极限压力hPa<1*10-7<1*10-7<5*10-10<1*10-7<1*10-7<1*10-8
建议启动压强(N2)hPa≤2≤2≤2≤2≤2≤2
运行电压

100-120

200-240VAC

50/60Hz

100-120

200-240VAC

50/60H

100-120

200-240VAC

50/60Hz

100-120

200-240VAC

50/60Hz

100-120

200-240VAC

50/60Hz

100-120

200-240VAC

50/60Hz

转速± 2 %RPM378003780037800378003780037800
可变转速
50-100%50-100%50-100%50-100%50-100%50-100%
腐蚀气体版本



YESYESYES
冷却方式,标准
冷却水温度
15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃
冷却水消耗l/h100100100100100100
轴承
复合式复合式复合式复合式复合式复合式
声噪dB(A)≤50≤50≤50≤50≤50≤50
通讯

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

RS-485

Remote

防护等级
IP54IP54IP54IP54IP54IP54
磁场最高许可强度mT666666
排气接口

DN40

ISO-KF

DN40

ISO-KF

DN40

ISO-KF

DN40

ISO-KF

DN40

ISO-KF

DN40

ISO-KF

放空接口
G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"
单泵订单号安装方向,0-90°PM P03 910PM P03 911PM P03 912PM P03 916PM P03 917PM P04 190
单泵订单号安装方向,90-180°PM P03 913PM P03 914PM P03 915PM P03 918PM P03 919PM P04 191
基础套件调节控制器型号DCU002DCU002DCU002DCU002DCU002DCU002
调节控制器PM 061 348-TPM 061 348-TPM 061 348-TPM 061 348-TPM 061 348-TPM 061 348-T
电源线P 4564 309HAP 4564 309HAP 4564 309HAP 4564 309HAP 4564 309HAP 4564 309HA

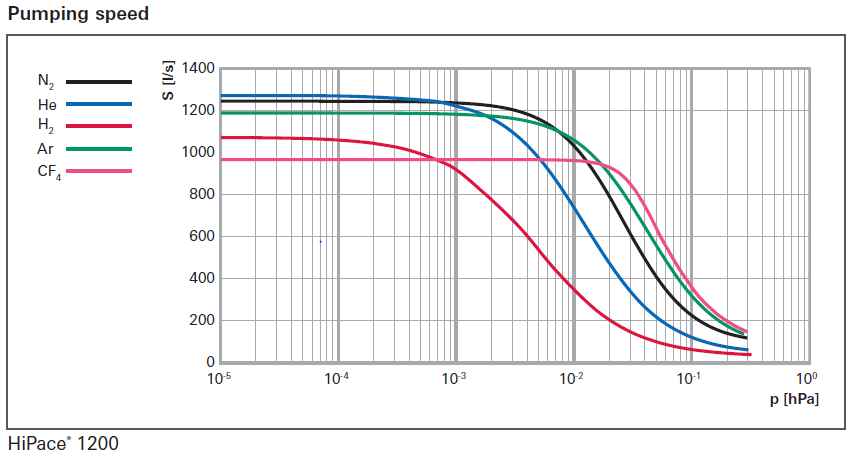

三、抽速和尺寸图





四、资料下载

4.1) HiPace1200 分子泵资料下载


          涡轮分子泵.pdf
