普发分子泵 HiPace2300

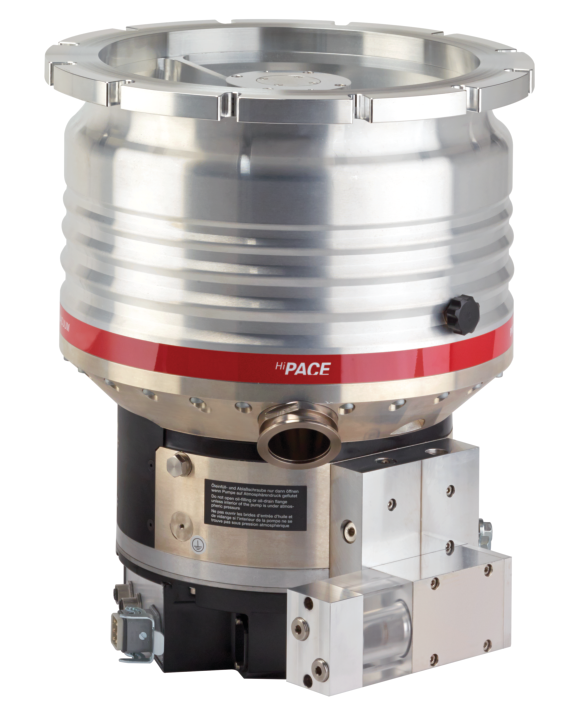

product%20image%20HiPace%202300%20-%20TCP%201200%20-%20DN%20250%20ISO-F~2f1446f2-c36a-11e6-80ce-005056950a30.png


一、概述

HiPace® 2300

广泛的配件扩展使用范围

不适用于倒置安装

冷却类型：水冷装置

结构稳健，性能强大，抽速可达 1900 l/s N2的涡轮分子泵

外接TCP 1200电子驱动单元，电离辐射领域理想的选择

标准

高工艺适用性，防止进入颗粒

腐蚀性

与带涂层转子和抗侵蚀性气体材料共用时，尤其适合侵蚀性气体

适用于侵蚀性气体环境应用

二、规格和技术参数




HiPace 2300HiPace   2300C

入口接口DN250 ISO-KDN250 ISO-FDN250 CF-FDN250 ISO-KDN250 ISO-FDN250 CF-F
电子驱动单元型号TC1200TC1200TC1200TC1200TC1200TC1200
是否独立驱动标配标配标配标配标配标配
抽速Ar（L/S）180018001800180018001800
H2（L/S）185018501850185018501850
He（L/S）200020002000200020002000
N2（L/S）190019001900190019001900
CF4（L/S）


145014501450
极限压力hPa＜1*10-7＜1*10-7＜5*10-10＜1*10-7＜1*10-7＜1*10-8
建议启动压强(N2)hPa≤1.8≤1.8≤1.8≤1.8≤1.8≤1.8
运行电压

100-120/200-240VAC

50/60Hz

100-120/200-240VAC

50/60Hz

100-120/200-240VAC

50/60Hz

100-120/200-240VAC

50/60Hz

100-120/200-240VAC

50/60Hz

100-120/200-240VAC

50/60Hz

转速± 2 %RPM315003150031500315003150031500
可变转速
50-100%50-100%50-100%50-100%50-100%50-100%
腐蚀气体版本



YESYESYES
冷却方式，标准
水水水水水水
冷却水温度
15-35℃15-35℃15-35℃15-35℃15-35℃15-35℃
冷却水消耗l/h100100100100100100
轴承
复合式复合式复合式复合式复合式复合式
声噪dB(A)≤50≤50≤50≤50≤50≤50
通讯
RS-485,RemoteRS-485,RemoteRS-485,RemoteRS-485,RemoteRS-485,RemoteRS-485,Remote
防护等级
IP54IP54IP54IP54IP54IP54
磁场最高许可强度mT777777
排气接口
DN40 ISO-KFDN40 ISO-KFDN40 ISO-KFDN40 ISO-KFDN40 ISO-KFDN40 ISO-KF
放空接口
G1/8"G1/8"G1/8"G1/8"G1/8"G1/8"
单泵订单号

安装方

向0-90°

PM P03 920PM P03 921PM P03 922PM P03 926PM P03 927PM P04 194
单泵订单号

安装方

向90-180°

PM P03 923PM P03 924PM P03 925PM P03 928PM P03 929PM P04 195
基础套件调节控制器型号DCU002DCU002DCU002DCU002DCU002DCU002
调节控制器PM 061 348-TPM 061 348-TPM 061 348-TPM 061 348-TPM 061 348-TPM 061 348-T
电源线P 4564 309HAP 4564 309HAP 4564 309HAP 4564 309HAP 4564 309HAP 4564 309HA

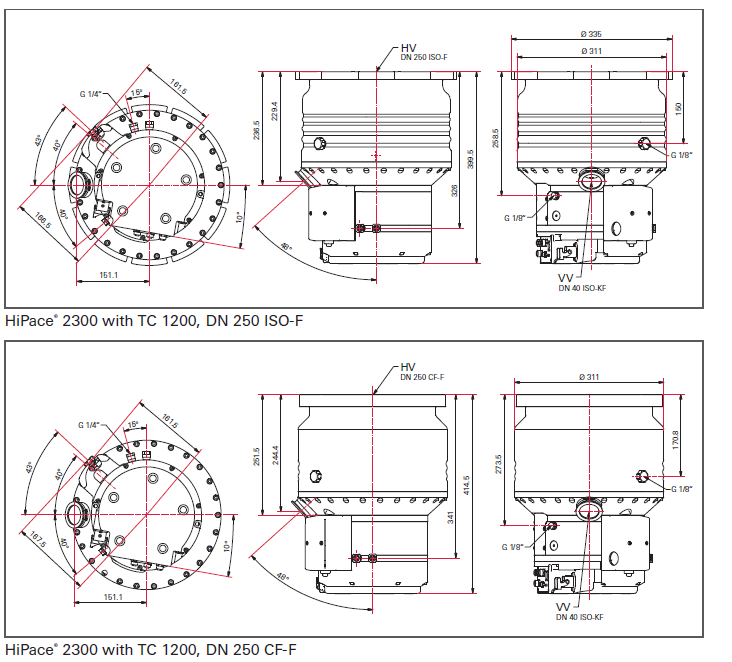

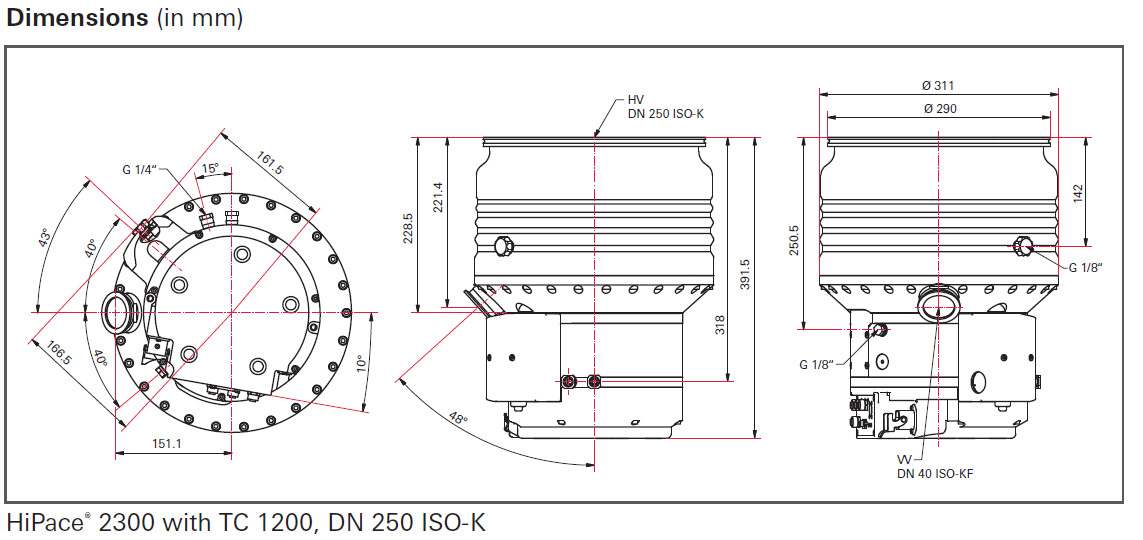

三、抽速和尺寸图








四、资料下载


4.1） HiPace2300 分子泵资料下载


          涡轮分子泵.pdf
