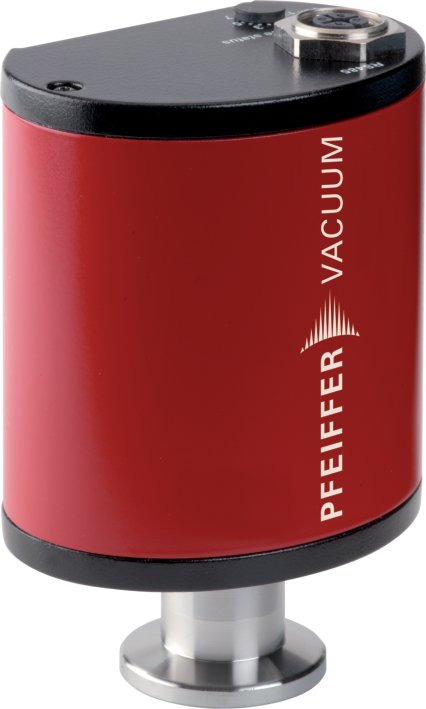

压电/皮拉尼组合 RPT 200 (1 · 10-4 – 1200 hPa)

RPT 200 传输器实现了从高真空至超出大气压的精确测量。因其坚固的金属外壳和数字接口，传输器尤其适合在真空系统及其设备中的应用。

产品描述

用于排气过程不依赖气体类型的精确压力测量

测量范围 1 · 10-4 – 1200 hPa

用于>10hPa压力的不与气体类型相关的测量

二、技术数据

RPT200-压电/皮拉尼变送器
技术数据	RPT200 DN16 ISO-KF RS-485	RPT200 DN16 ISO-KF RS-485 analog	RPT200 DN16 ISO-KF RS-485 Profibus	RPT200 DN16 ISO-KF RS-485 DeviceNet	RPT200 DN16 CF-F RS-485	RPT200 DN16 CF-F RS-485 analog	RPT200 DN16 CF-F RS-485 Profibus	RPT200 DN16 CF-F RS-485 DeviceNet
法兰（入口）	DN16 ISO-KF	DN16 ISO-KF	DN16 ISO-KF	DN16 ISO-KF	DN16 CF-F	DN16 CF-F	DN16 CF-F	DN16 CF-F
测量压力上限	1*10^-4hPa	1*10^-4hPa	1*10^-4hPa	1*10^-4hPa	1*10^-4hPa	1*10^-4hPa	1*10^-4hPa	1*10^-4hPa
测量压力下限	1200hPa	1200hPa	1200hPa	1200hPa	1200hPa	1200hPa	1200hPa	1200hPa
密封	Metal	Metal	Metal	Metal	Metal	Metal	Metal	Metal
最大压力	400KPa	400KPa	400KPa	400KPa	400KPa	400KPa	400KPa	400KPa
满量程	2000	2000	2000	2000	2000	2000	2000	2000
精度	﹤210^-3 factor2; 210^-3-10hPa;±10%; 10-1200hPa;±0.3%F.S.	﹤210^-3 factor2; 210^-3-10hPa;±10%;10-1200hPa;±0.3%F.S.	﹤210^-3 factor2; 210^-3-10hPa;±10%; 10-1200hPa;±0.3%F.S.	﹤210^-3 factor2; 210^-3-10hPa;±10%; 10-1200hPa;±0.3%F.S.	﹤210^-3 factor2; 210^-3-10hPa;±10%; 10-1200hPa;±0.3%F.S.	﹤210^-3 factor2; 210^-3-10hPa;±10%; 10-1200hPa;±0.3%F.S.	﹤210^-3 factor2; 210^-3-10hPa;±10%; 10-1200hPa;±0.3%F.S.	﹤210^-3 factor2; 210^-3-10hPa;±10%; 10-1200hPa;±0.3%F.S.
接触介质材质	Stainless Steel ,Tungsten,gold,silicon oxide,glass	Stainless Steel ,Tungsten,gold,silicon oxide,glass	Stainless Steel ,Tungsten,gold,silicon oxide,glass	Stainless Steel ,Tungsten,gold,silicon oxide,glass	Stainless Steel ,Tungsten,gold,silicon oxide,glass	Stainless Steel ,Tungsten,gold,silicon oxide,glass	Stainless Steel ,Tungsten,gold,silicon oxide,glass	Stainless Steel ,Tungsten,gold,silicon oxide,glass
传感线最长	100米	100米	100米	100米	100米	100米	100米	100米
测量方法	压电,皮拉尼	压电,皮拉尼	压电,皮拉尼	压电,皮拉尼	压电,皮拉尼	压电,皮拉尼	压电,皮拉尼	压电,皮拉尼
测量周期	10毫秒	10毫秒	10毫秒	10毫秒	10毫秒	10毫秒	10毫秒	10毫秒
防护等级	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
烘烤温度	125℃	125℃	125℃	125℃	125℃	125℃	125℃	125℃
操作温度	5-60℃	5-60℃	5-60℃	5-60℃	5-60℃	5-60℃	5-60℃	5-60℃
存储温度	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃
电源：电压	24V DC	24V DC	24V DC	24V DC	24V DC	24V DC	24V DC	24V DC
电源：最大功耗	2.5W	3.2W	4.0W	2.9W	2.5W	3.2W	4.0W	2.9W
重量	195g	195g	195g	195g	225g	225g	225g	225g
接口：连接	Digital RS-485; M12,5-Pole	Digital RS-485 ;M12,5-Pole, Analog 0-10V; 2SP;M12,8-pole	Digital RS-485 ;M12,5-Pole, Profibus DP; M12,5-pole	Digital RS-485; M12,5-Pole,DeviceNet; M12,5-pole	Digital RS-485; M12,5-Pole	Digital RS-485 ;M12,5-Pole, Analog 0-10V; 2SP;M12,8-pole	Digital RS-485; M12,5-Pole,Profibus DP; M12,5-pole	Digital RS-485 ;M12,5-Pole, DeviceNet; M12,5-pole
订货号	PT R37 130	PT R37 131	PT R37 132	PT R37 133	PT R37 310	PT R37 311	PT R37 312	PT R37 313
