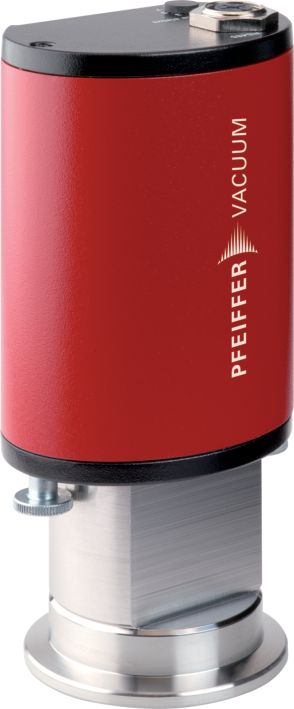

皮拉尼/Bayard-Alpert 组合 HPT 200 (5 · 10-10–1000 hPa)

HPT 200 传输器实现了从 5 · 10-10直至大气压的精确测量。因其坚固的金属外壳和数字接口，传输器尤其适合在真空系统及其设备中的应用。

组合Pirani和Bayard-Alpert传感器

显示范围: 5 · 10-10–1000 hPa

精度提高至±10%

带有两根炽热丝的高运转安全性

HPT200-皮拉尼/Bayard-Alpert真空计
技术数据	HPT200 DN40 ISO-KF RS-485	HPT200 DN40 ISO-KF RS-485，analog	HPT200 DN40 ISO-KF RS-485，Profibus	HPT200 DN40 ISO-KF RS-485，DeviceNet
法兰（入口）	DN40 ISO-KF	DN40 ISO-KF	DN40 ISO-KF	DN40 ISO-KF
测量压力上限	5*10^-10hPa	5*10^-10hPa	5*10^-10hPa	5*10^-10hPa
测量压力下限	1000hPa	1000hPa	1000hPa	1000hPa
密封	Metal	Metal	Metal	Metal
最大压力	400KPa	400KPa	400KPa	400KPa
满量程	1000	1000	1000	1000
精度	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.
接触介质材质	Stainless Steel,nickel, Ceramics,glass	Stainless Steel,nickel, Ceramics,glass	Stainless Steel,nickel, Ceramics,glass	Stainless Steel,nickel, Ceramics,glass
传感线最长	100米	100米	100米	100米
测量方法	皮拉尼/BA规	皮拉尼/BA规	皮拉尼/BA规	皮拉尼/BA规
测量周期	10毫秒	10毫秒	10毫秒	10毫秒
防护等级	IP54	IP54	IP54	IP54
烘烤温度	180℃	180℃	180℃	180℃
操作温度	5-60℃	5-60℃	5-60℃	5-60℃
存储温度	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃
电源：电压	24V DC	24V DC	24V DC	24V DC
电源：最大功耗	8W	8.7W	9.5W	8.4W
重量	475g	475g	475g	475g
接口：连接	Digital RS-485; M12,5-Pole	Digital RS-485; M12,5-Pole,Analog 0-10V; 2SP;M12,8-pole	Digital RS-485; M12,5-Pole,Profibus DP; M12,5-pole	Digital RS-485; M12,5-Pole,DeviceNet; M12,5-pole
订货号	PT R39 150	PT R39 151	PT R39 152	PT R39 153

HPT200-皮拉尼/Bayard-Alpert真空计
技术数据	HPT20 0DN40 CF-F RS-485	HPT200 DN40 CF-F RS-485，analog	HPT200 DN40 CF-F RS-485，Profibus	HPT20 0DN40 CF-F RS-485，DeviceNet
法兰（入口）	DN40 CF-F	DN40 CF-F	DN40 CF-F	DN40 CF-F
测量压力上限	5*10^-10hPa	5*10^-10hPa	5*10^-10hPa	5*10^-10hPa
测量压力下限	1000hPa	1000hPa	1000hPa	1000hPa
密封	Metal	Metal	Metal	Metal
最大压力	400KPa	400KPa	400KPa	400KPa
满量程	1000	1000	1000	1000
精度	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.	﹤1*10^-8～1hPa;±10%; 20-1000hPa;±30%.
接触介质材质	Stainless Steel,nickel, Ceramics,glass	Stainless Steel,nickel, Ceramics,glass	Stainless Steel,nickel, Ceramics,glass	Stainless Steel,nickel, Ceramics,glass
传感线最长	100米	100米	100米	100米
测量方法	皮拉尼/BA规	皮拉尼/BA规	皮拉尼/BA规	皮拉尼/BA规
测量周期	10毫秒	10毫秒	10毫秒	10毫秒
防护等级	IP54	IP54	IP54	IP54
烘烤温度	180℃	180℃	180℃	180℃
操作温度	5-60℃	5-60℃	5-60℃	5-60℃
存储温度	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃	零下-40至+65℃
电源：电压	24V DC	24V DC	24V DC	24V DC
电源：最大功耗	8W	8.7W	9.5W	8.4W
重量	670g	670g	670g	670g
接口：连接	Digital RS-485; D-Sub-socket 9-Pole	Digital RS-485; M12,5-Pole,Analog 0-10V; 2SP;M12,8-pole	Digital RS-485; M12,5-Pole,Profibus DP; M12,5-pole	Digital RS-485; M12,5-Pole,DeviceNet; M12,5-pole
订货号	PT R39 350	PT R39 351	PT R39 352	PT R39 353
