普发ASM390检漏仪


一、概述



ASM 390

ASM 390 针对所有测量范围内的快速和准确泄漏测试进行了优化。该型号是高干泵吸性能、高灵敏度和占地面积最小和机动性的完美结合。


产品描述

具备配备无摩擦和无机油式 ACP 泵的 35 m3/h (21 cfm) 初步处理能力

10 l/s 的氦气抽速,响应速度更高

20 hPa 交叉泄压,可以快速进入测量模式,还可用于测量大泄漏的大量模式

具有360度全方位视角,分辨率极高的彩色触摸屏

直观的菜单与密码保护,可防止意外使用

可通过接口板与外部系统(PC 或 PLC)进行自动化控制



普发真空移动式高性能检漏仪

高性能 - 移动型

针对大型测试对象的快速抽空和较短的响应时间,普发真空的移动型高性能检漏仪进行了优化。

ASM 390 和 ASM 392 是完美的泄漏检测解决方案,可用于半导体和平板显示器行业以及其他要求极高的应用,这些应用需要快速的抽空时间和高灵敏度。 两种设备都完全符合 Semi S2 标准。

这些检漏仪都配有干式非接触式前级真空泵和强大的高真空涡轮分子泵,从而使其成为清洁环境下各种组件泄漏测试的理想工具。ASM 392 装有一台额外的涡轮分子泵,可以加速泄漏检测流程,降低生产设备的停机时间。


符合人机工学且操纵灵敏

ASM 390 和 ASM 392 具有同样的平台,人机工学设计独特,尺寸和高度合适,前部有手持扶手,显示器可自由旋转、可拆卸,前部入口易于连接测试端口,可操作性无与伦比,可用于各种测试场地,即使狭小的空间也应对自如。


精巧智能且用户友好

通过色彩清晰的宽屏触摸屏、带模块化集成工具箱和真空波纹管存储箱,在使用地点所有需要的附件无不齐备,您会赞叹泄漏检测是多么轻松。






二、检漏仪技术指标

ASM39X移动式检漏仪
技术数据ASM390ASM392
测试方式真空和吸枪检漏真空和吸枪检漏
对氦气最小检漏漏率(真空检漏)1·10-12 Pa m3/s1·10-12 Pa m3/s
对氦气最小检漏漏率(吸枪检漏)1·10-8 Pa m3/s1·10-8 Pa m3/s
示踪气体4He,3He,H24He,3He,H2
最大入口测试压力20mbar20mbar
前级泵容量35m3/h;35m3/h;
对氦气的抽速10 L/S25 L/S
法兰(入口)DN40   ISO-KFDN40   ISO-KF
启动时间(20℃)2   min2   min
响应时间(吸枪检漏)<1s<1s
界面RS-232,I/O,以太网 RS-232,I/O,以太网
尺寸:长 x 宽 x 高1072 x 455 x 1025 mm1072 x 455 x 1025 mm
重量125   kg;130   kg;
电源电压100-240V AC;50/60Hz100-240V AC;50/60Hz
最大功率消耗1600W1600W
电源100-240V;50/60Hz;

100-240V;50/60Hz;

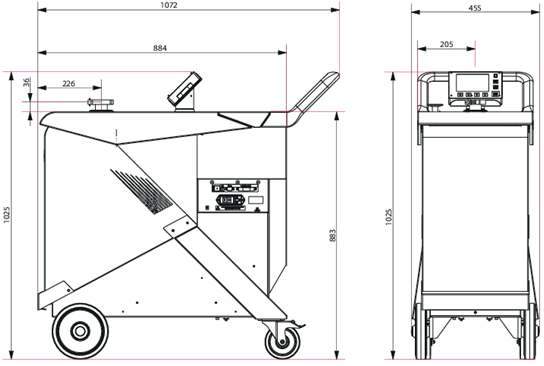

三、检漏仪外形尺寸

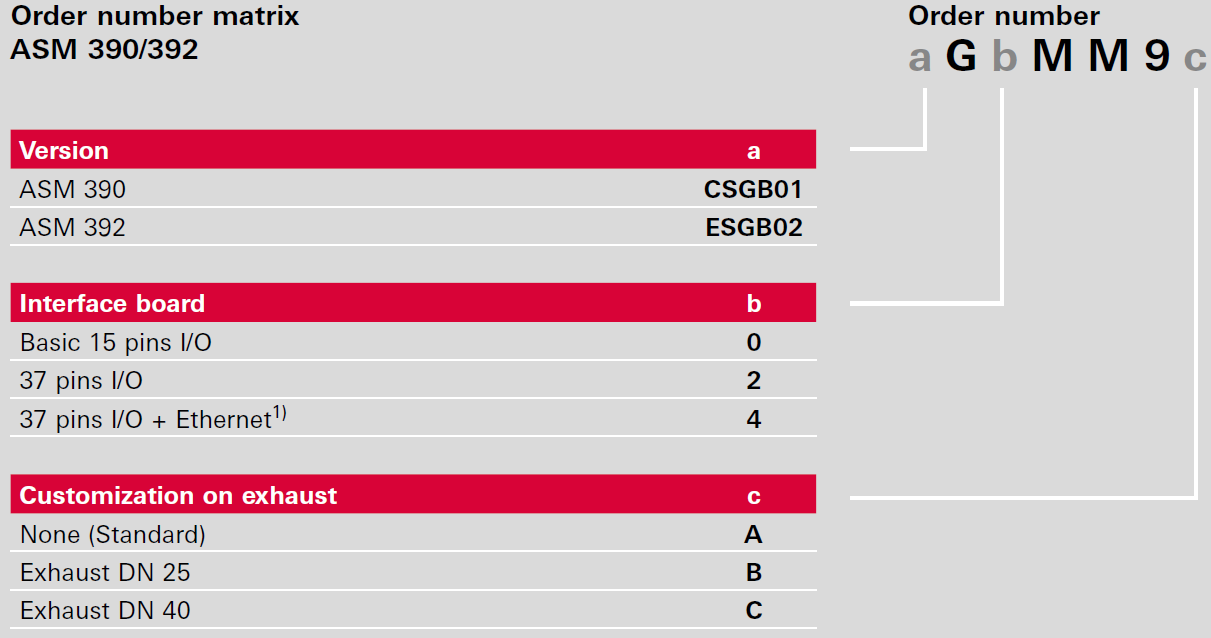

四、选型参数介绍








五、检漏仪优势及特点介绍


ASM 390, ASM 392
移动式检漏仪针对快速达到抽速要求和响应时间短进行优化,以满足大部件测试的需要
杰出性能,快速测试ASM390和ASM392是完美的泄漏检测解决方案,可用于半导体和显示器产业以及其他要求极高的应用,这些应用需要快速的抽空时间和高灵敏度。两种型号都完全符合Semi S2标准。

   这些检漏仪都装备干式非接触前级泵和强大的高真空涡轮分子泵,从而使其成为清洁环境下各种组件泄漏测试的理想工具。ASM392装有一台额外的涡轮分子泵,可以加速泄漏检测流程,降低生产设备的停机时间。
耐用,精确,可靠ASM390和ASM392的开发是基于实现任何等级的操作人员都能上手的设备。他们都可以在最短的时间里提供卓越性能和精确的结果,从而在现场提高效率。
符合人机工学且操纵灵敏ASM390和ASM392具有同样的平台,人机工学设计独特,尺寸和高度合适,前部有一辅助手柄,显示器可自由旋转,可拆卸,前部入口易于连接测试端口,可操作无与伦比,可用于各种测试场地,即使狭小的空间也应对自如。
精巧智能且用户友好通过色彩清晰的宽屏触摸屏,带模块化隔仓和真空波纹管存储的集成工具箱,在使用地点所有需要的附件无不齐备,您会感叹泄漏检测多么轻松。
客户受益■ 可操作性高,设计紧凑
■ 杰出的泄漏检测性能
■ 大型可旋转彩色触摸屏
■ 粗抽能力高(35m3/h),可快速排空
■ 干燥清洁的泵送技术
■ 保养要求低
■ 工作面采用人体工学设计
■ 发生污染时快速恢复
■ 直观菜单,易于操作
■ 集成工具箱,用于存储附件
■ 快速启动
■ 高灵敏度,测量精确
■ 完全符合Semi S2标准





六、检漏仪常用附件


常用选配附件序列号图片
吸枪探头,5 m 长软管,9 cm 刚性喷嘴 SNC1E1T1blob.png
RC远程控制器,有线/无线124193blob.png
用于 ASM 390 - ASM 392 的瓶架126561blob.png
