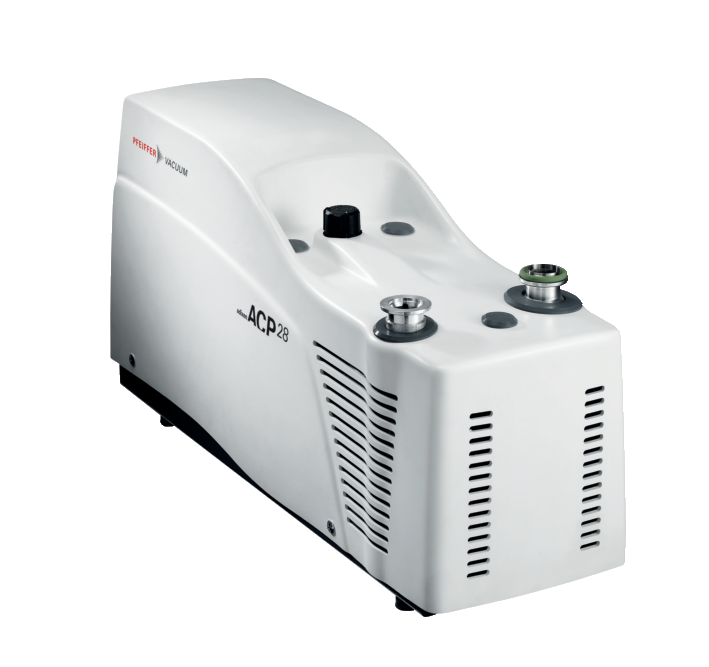

![1564407460703483.png Picture%20ACP28~00c73051-6862-11e6-80ca-005056950a30.png](/data/upload/image/20190729/1564407460703483.png)
一、概述ACP40 产品描述 ACP 系列的无油多级罗茨泵,SD 机型,带最高 40 m3/h 抽吸能力 由于无摩擦设计而不会受到颗粒的污染:在气体输送路径中不存在磨损件 无烃类蒸汽的回流:ACP 系列的泵对于泵模块是无润滑剂 恒定功率(抽吸能力,最高持续进气压力和最终压力) 可靠性高:自 1988 年以来我们使用无油罗茨泵的经验 维护成本低:无年服务,对于 ACP 28/40,完整大修仅每 22000 小时一次 适用于冷凝蒸汽:气镇和带有排出口螺塞的消声器。ACP 系列泵可以输送纯净水蒸气达 100 g/h。
二、技术规格
ACP 40 | 技术数据 | ACP40标准 | ACP40,耐腐蚀版本 | ACP40,冷凝气版本 | 最大抽速 | 37 m3/h | 37 m3/h | 37 m3/h | 极限压力 | 0.03 hPa | 0.03 hPa | 0.03 hPa | 极限压力带气镇 | 0.1 hPa | - | 0.2 hPa | 极限压力带N2冲洗 | - | 0.1 hPa | - | 尺寸(L*W*H) | 647*193*322mm | 647*193*322mm | 647*308*322mm | 法兰(入口) | DN 40 ISO-KF | DN 40 ISO-KF | DN 40 ISO-KF | 法兰(出口) | DN 25 ISO-KF | DN 25 ISO-KF | DN 25 ISO-KF | 重量 | 32 Kg | 32 Kg | 32 Kg | 最大氦检漏率 | 5.10-8 Pa.m3/s | 5.10-8 Pa.m3/s | 5.10-8 Pa.m3/s | 最大连续入口压力 | 1013hPa | 1013hPa | 1013hPa | 腐蚀气体 | - | 是,低负载 | 是,低负载 | 冷却方式 | 空冷 | 空冷 | 空冷 | 极限压力下功率消耗 | 700 W | 700 W | 700 W | 最低N2冲洗气体流速 | - | 3.7 标准升/秒 | 3.7 标准升/秒 | 主要要求:电压 | 100-230V,±10%,50/60Hz: 200-440V,±10%,50/60Hz: | 100-230V,±10%,50/60Hz: 200-440V,±10%,50/60Hz: | 100-230V,±10%,50/60Hz: 200-440V,±10%,50/60Hz: | 工艺 | 洁净工艺 | 轻负载应用 | 轻负载应用 | 大气温度 | 12-40℃ | 12-40℃ | 12-40℃ | 版本 | 标准 | 腐蚀气体 | 冷凝气 | 最大水蒸汽处理量 | 120g/h | - | 700g/h |

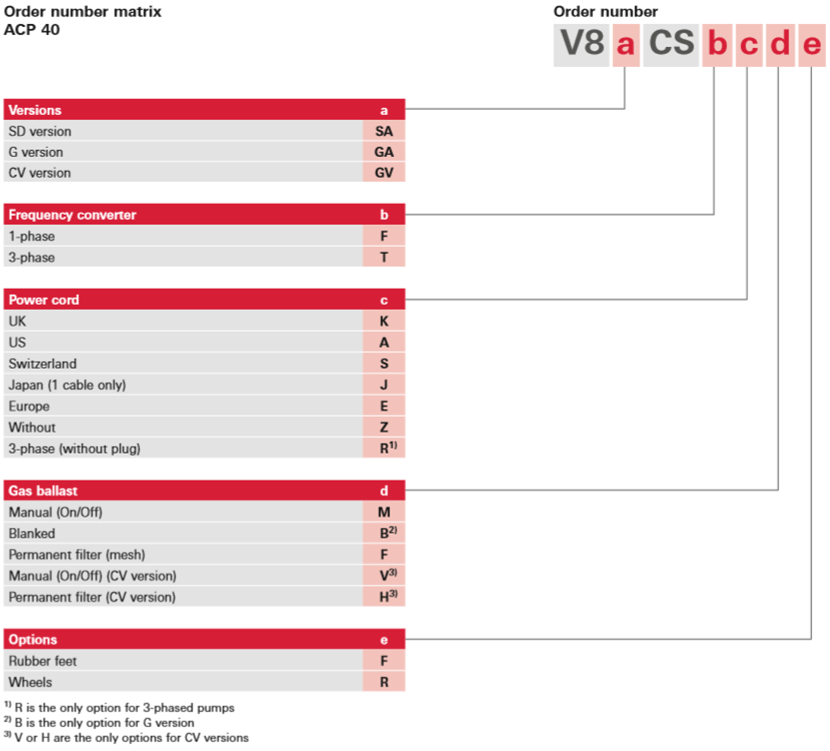

三、产品选型
![1564407727349504.png blob.png](/data/upload/image/20190729/1564407727349504.png)
四、可选附件
附件 | 序列号 | 图片 | 入口过滤器 IPF 40 | 111647 | ![1564407877138562.png blob.png](/data/upload/image/20190729/1564407877138562.png) | 外部消音罩 ES 25S,DN25 | 109873 | ![1564407882138278.png blob.png](/data/upload/image/20190729/1564407882138278.png) | 降噪盖 NRC 28/40 | 112637 | ![1564407886511733.png blob.png](/data/upload/image/20190729/1564407886511733.png) | 隔声室套件 SEK 28/40 | 114379 | ![1564407891119051.png blob.png](/data/upload/image/20190729/1564407891119051.png) |

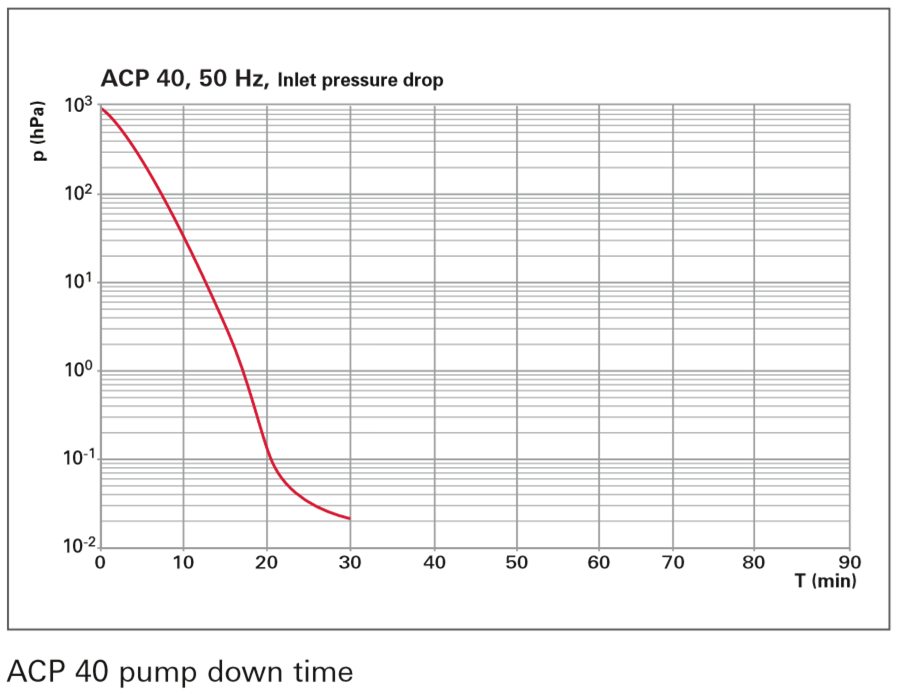

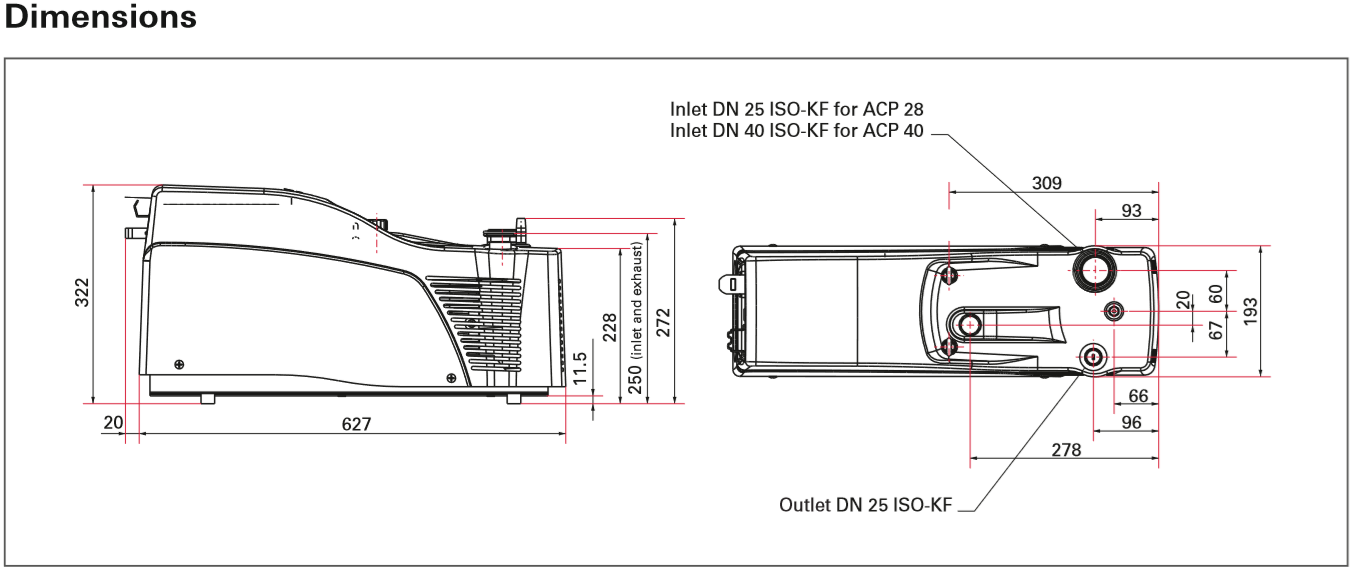

五、产品外形图及抽速曲线
![1564407940681623.png blob.png](/data/upload/image/20190729/1564407940681623.png)
![1564408213969936.png blob.png](/data/upload/image/20190729/1564408213969936.png)
六、资料下载6.1) ACP40干泵资料下载 V8SACSGEMF-ACP40 zh.pdf
