普发分子泵组 HiCube Classic

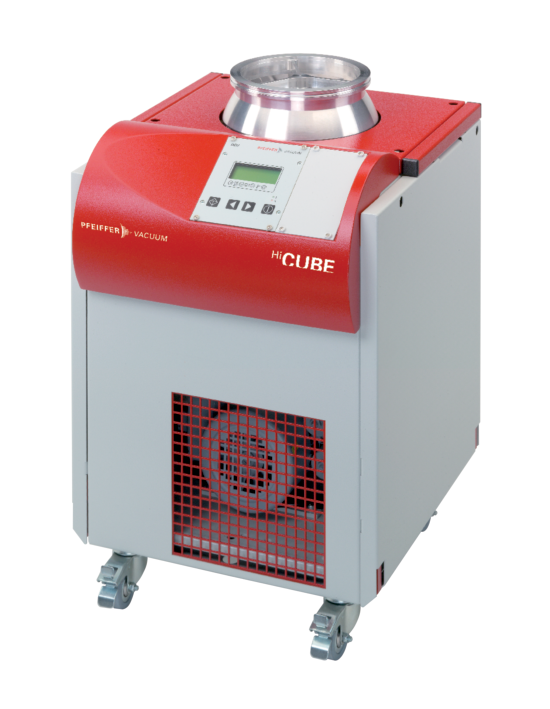

HiCube Classic 泵站

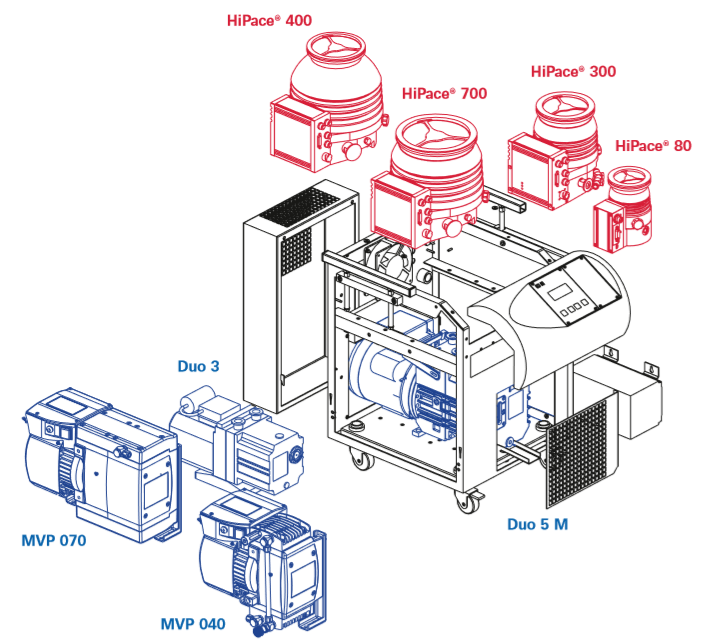

HiCube Classic 泵设备适用于所有高真空应用和极高真空应用，与具有最多 685 l/s 抽吸能力的干式和油封前级泵一起可用。作为前级泵，最多 4.3 m3/h 干式隔膜泵或最高 6 m3/h 抽吸能力的旋片泵可供选择。


HiCube Classic
技术数据HiCube80 Classic
DN40 ISO-KF		HiCube80 Classic
DN63 ISO-K		HiCube80 Classic
DN63 CF-F		HiCube300 Classic
DN100 ISO-K		HiCube300 Classic
DN100 CF-F
法兰（入口）DN40 ISO-KFDN40 ISO-KFDN63 CF-FDN100 ISO-KDN100 CF-F
泵抽速（N2）35L/S67L/S67L/S260L/S260L/S
极限压力




配Duoline旋片泵<1.10-7hPa<1.10-7hPa<5.10-10hPa<1.10-7hPa<5.10-10hPa
配MVP隔膜泵<1.10-7hPa<1.10-7hPa<1.10-8hPa<1.10-7hPa<1.10-8hPa
50Hz条件下配置如下前级泵抽速




MVP040隔膜泵2.3m3/h2.3m3/h2.3m3/h2.3m3/h2.3m3/h
MVP070隔膜泵3.8m3/h3.8m3/h3.8m3/h3.8m3/h3.8m3/h
DUO3旋片泵2.5m3/h2.5m3/h2.5m3/h2.5m3/h2.5m3/h
DUO5M旋片泵5m3/h5m3/h5m3/h5m3/h5m3/h
泵组重量




MVP040隔膜泵36.4kg36.4kg37.8kg41.2kg43.2kg
MVP070隔膜泵41.4kg41.4kg42.8kg46.2kg48.2kg
DUO3旋片泵35.5kg35.5kg36.9kg40.3kg42.3kg
DUO5M旋片泵44.0kg44.0kg45.4kg48.8kg50.8kg
输入功率




MVP040隔膜泵290W290W290W480W480W
MVP070隔膜泵360W360W360W550W550W
DUO3旋片泵270W270W270W460W460W
DUO5M旋片泵360W360W360W550W550W




HiCube Classic
技术数据HiCube400 Classic
DN100 ISO-K		HiCube400 Classic
DN100 CF-F		HiCube700 Classic
DN160 ISO-K		HiCube700 Classic DN160 CF-F
法兰（入口）DN100 ISO-KDN100 CF-FDN160 ISO-KDN160 CF-F
泵抽速（N2）355L/S355L/S685L/S685L/S
极限压力



配Duoline旋片泵<1.10-7hPa<5.10-10hPa<1.10-7hPa<5.10-10hPa
配MVP隔膜泵<1.10-7hPa<1.10-8hPa<1.10-7hPa<1.10-8hPa
50Hz条件下配置如下前级泵抽速



MVP070隔膜泵3.8m3/h3.8m3/h3.8m3/h3.8m3/h
DUO3旋片泵2.5m3/h2.5m3/h2.5m3/h2.5m3/h
DUO5M旋片泵5m3/h5m3/h5m3/h5m3/h
泵组重量



MVP070隔膜泵51.6kg57.5kg52kg57.9kg
DUO3旋片泵45.7kg51.6kg46.1kg52kg
DUO5M旋片泵54.2kg60.1kg54.6kg60.5kg
输入功率



MVP070隔膜泵670W670W670W670W
DUO3旋片泵580W580W580W580W
DUO5M旋片泵670W670W670W670W

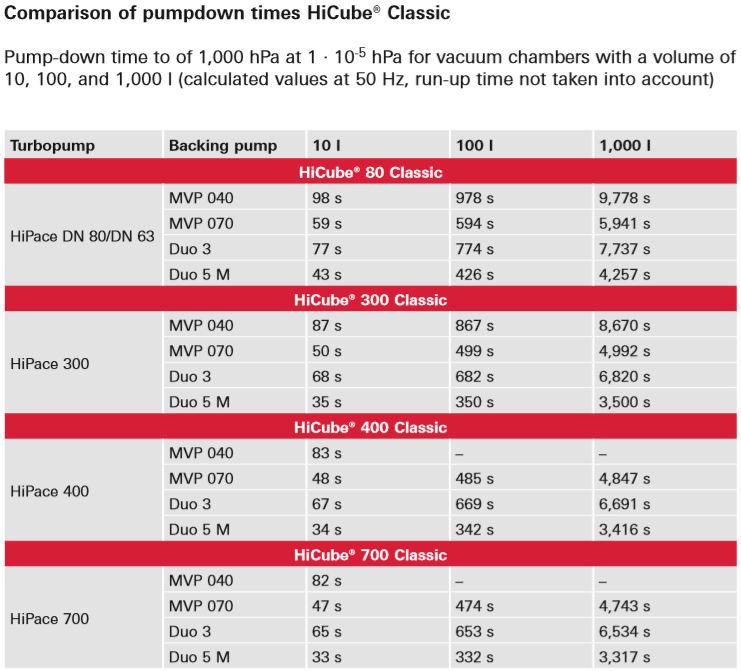

在不同容积下，泵组的抽气时间对比





订单号一览表

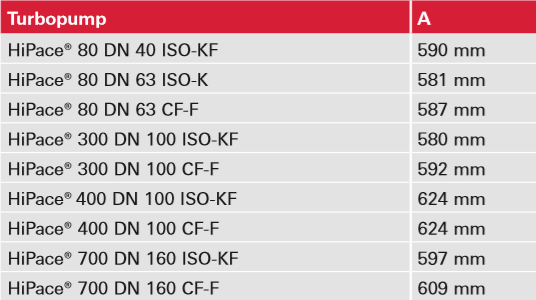

外形尺寸图及抽速曲线
