普发分子泵组 HiCube Pro

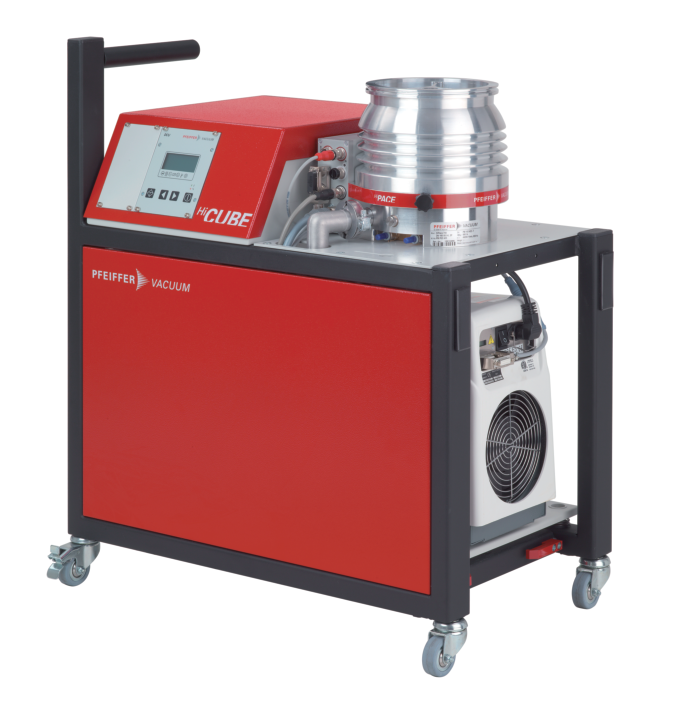

A. HiCube Pro 分子泵泵组

HiCube Pro 泵设备适用于所有高真空应用，与具有最高 685 l/s 抽吸能力的干式密封和油封前级泵一起可用。

HiCube Pro 的特点是极快抽气时间。可选前级泵包括我们DuoLine, Pascal系列旋片式真空泵和多级罗茨泵ACP系列。

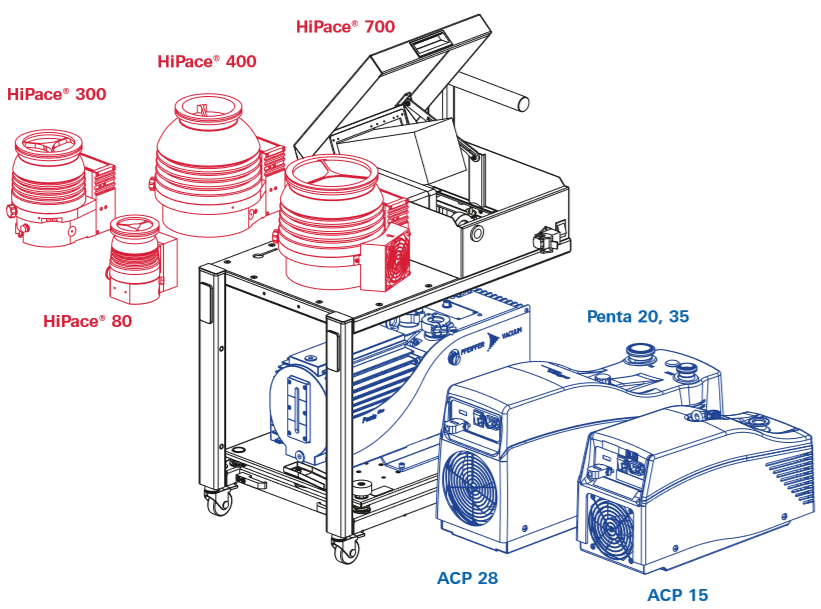

B. HiCube Pro 不同配置


HiCube Pro
技术数据HiCube80 Pro
DN40 ISO-KF		HiCube80 Pro
DN63 ISO-K		HiCube80 Pro
DN63 CF-F		HiCube300 Pro
DN100 ISO-K		HiCube300 Pro
DN100 CF-F
法兰（入口）DN40 ISO-KFDN40 ISO-KFDN63 CF-FDN100 ISO-KDN100 CF-F
泵抽速（N2）35L/S67L/S67L/S260L/S260L/S
极限压力




配ACP多级罗茨干泵<1.10-7hPa<1.10-7hPa<5.10-10hPa<1.10-7hPa<5.10-10hPa
配PentaLine旋片泵<1.10-7hPa<1.10-7hPa<5.10-10hPa<1.10-7hPa<5.10-10hPa
50Hz条件下配置如下前级泵抽速




ACP15多级罗茨干泵14m3/h14m3/h14m3/h14m3/h14m3/h
ACP28多级罗茨干泵27m3/h27m3/h27m3/h27m3/h27m3/h
Penta20旋片泵22m3/h22m3/h22m3/h22m3/h22m3/h
Penta35旋片泵34m3/h34m3/h34m3/h34m3/h34m3/h
泵组重量




ACP15多级罗茨干泵60.2kg60.2kg61.6kg65kg67kg
ACP28多级罗茨干泵69.2kg69.2kg70.6kg74kg76kg
Penta20旋片泵82.2kg82.2kg83.6kg87kg89kg
Penta35旋片泵84.2kg84.2kg85.6kg89kg91kg
输入功率




ACP15多级罗茨干泵660W660W660W850W850W
ACP28多级罗茨干泵1160W1160W1160W1350W1350W
Penta20旋片泵1100W1100W1100W1290W1290W
Penta35旋片泵1585W1585W1585W1775W1775W



HiCube Pro
技术数据HiCube400Pro
DN100 ISO-K		HiCube400Pro
DN100 CF-F		HiCube700Pro
DN160 ISO-K		HiCube700Pro
DN160 CF-F
法兰（入口）DN100 ISO-KDN100 CF-FDN160 ISO-KDN160 CF-F
泵抽速（N2）355L/S355L/S685L/S685L/S
极限压力



配ACP多级罗茨干泵<1.10-7hPa<5.10-10hPa<1.10-7hPa<5.10-10hPa
配PentaLine旋片泵<1.10-7hPa<5.10-10hPa<1.10-7hPa<5.10-10hPa
50Hz条件下配置如下前级泵抽速



ACP15多级罗茨干泵14m3/h14m3/h14m3/h14m3/h
ACP28多级罗茨干泵27m3/h27m3/h27m3/h27m3/h
Penta20旋片泵22m3/h22m3/h22m3/h22m3/h
Penta35旋片泵34m3/h34m3/h34m3/h34m3/h
泵组重量



ACP15多级罗茨干泵70.4kg76.3kg70.8kg76.7kg
ACP28多级罗茨干泵79.4kg85.3kg79.8kg85.7kg
Penta20旋片泵92.4kg98.3kg92.8kg98.7kg
Penta35旋片泵94.4kg100.3kg94.8kg100.7kg
输入功率



ACP15多级罗茨干泵970W970W970W970W
ACP28多级罗茨干泵1910W1910W1910W1910W
Penta20旋片泵1410W1410W1410W1410W
Penta35旋片泵1895W1895W1895W1895W

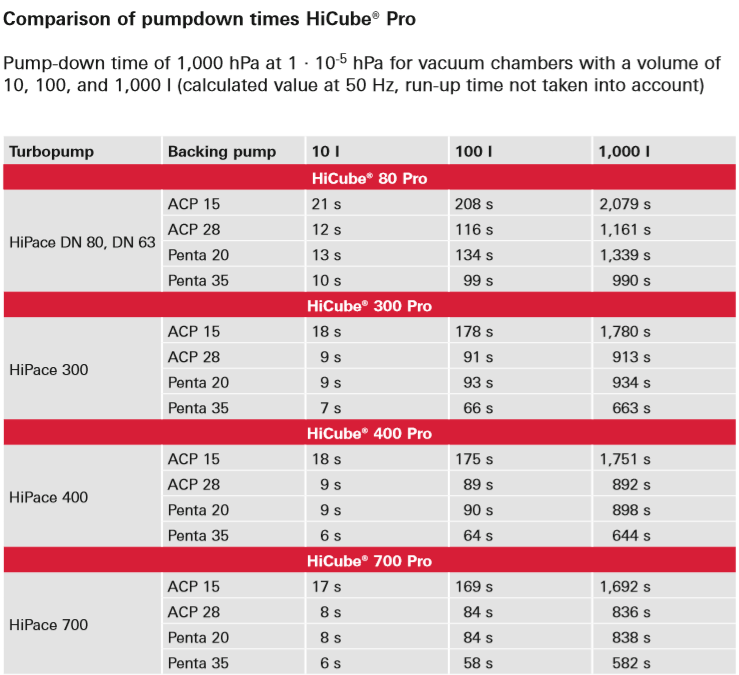

C. 在不同容积下，泵组的抽气时间对比

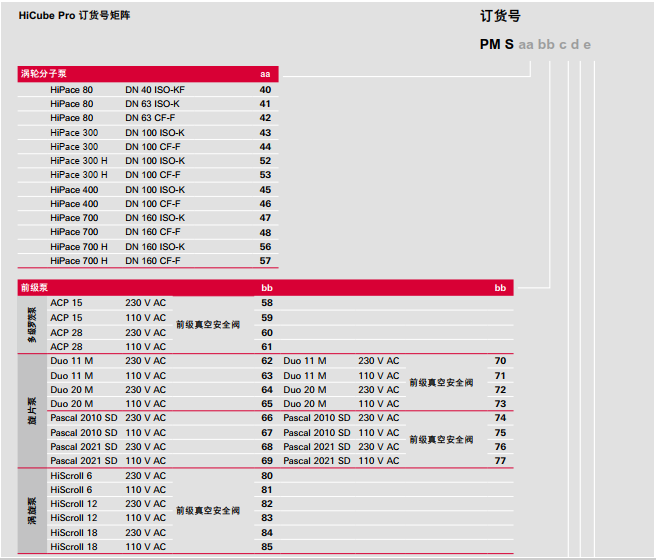

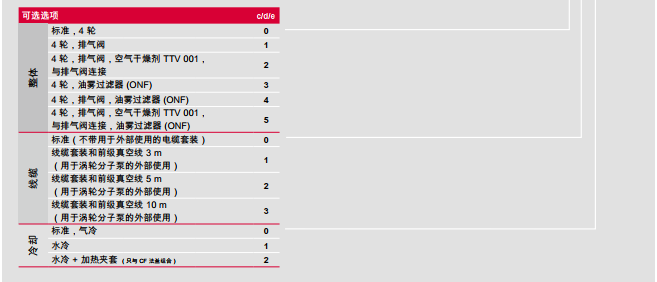

 D. 订单编号规格

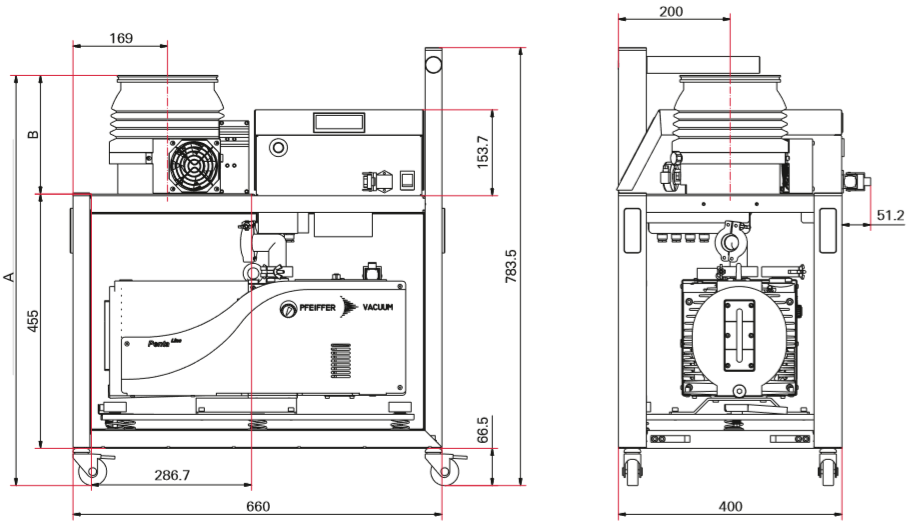

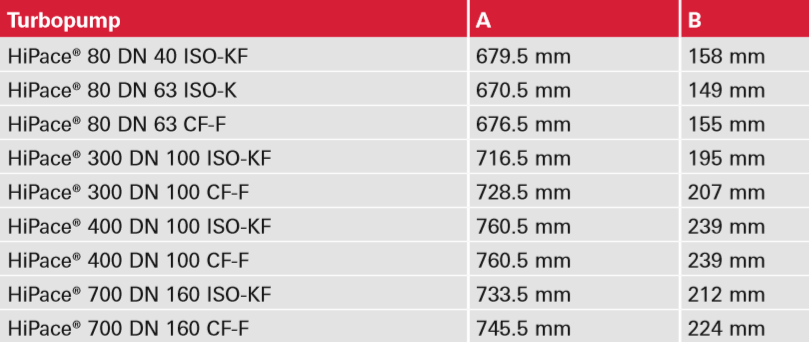

E. 外形尺寸图及抽带曲线
