爱德华涡旋干泵 nXDS10i

一、概述


nXDS10i 是下一代完全无油的干式涡旋泵,并取代 XDS10。nXDS 提高了传统泵的性能,抽速更高,极限压力更低,功耗更低,噪声更小。气镇允许泵送冷凝性蒸汽,包括水、溶剂、稀酸和碱。nXDS 还采用了最新的端部密封技术,显著延长了端部密封更换的时间间隔。具有自动电压输入感知功能的集成变频器驱动提供整体优化的泵送性能,nXDS 泵可完全进行现场维修。


nXDS-C 泵是改进型的 nXDS,适用于蒸汽处理制程,可用于某些涉及腐蚀性物质的泵送应用。nXDS-C 型具有 Chemraz® 内部阀和不锈钢接头,可提供额外的泵送介质防护。

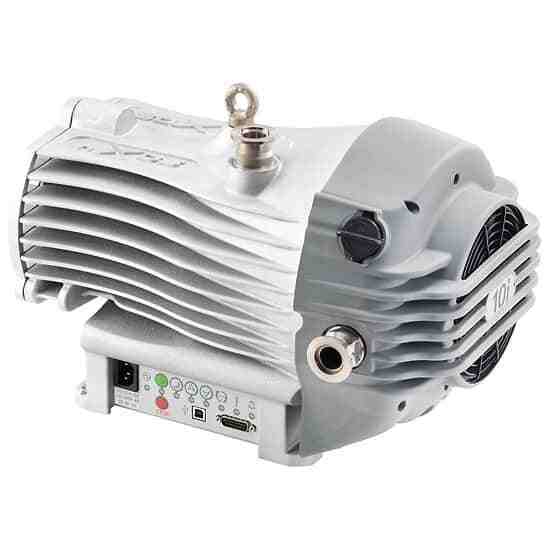

二、真空泵样图及剖面图




三、特性与优势


  • 真空外壳中不需要使用润滑剂,完全密封可保证彻底的清洁和干燥真空,防止交叉污染

  • 无大气压到真空的轴封可使轴承完全隔离,从而阻止制程攻击,轴承也能以更低温度运行,使用时间更长

  • 简单的单侧滚轴布置与创新的电机和轴承设计相结合,只需最低程度的特殊工具,就能实现轻松的现场服务,因此可降低运行成本,尽可能延长正常运行时间

  • 改进了电机和传动效率,可降低功耗和运行成本

  • 先进的接口提供了各种传统、模拟和数字控制方法,可通过 USB、RS232 或 RS485 实现远程控制/监视

  • 用于实现蒸汽泵送的气镇功能(nXDS-C 泵)


四、技术数据


标称旋转速度

1800 rpm

排量

12.7 m3h-1

峰值抽速

11.4 m3h-1

极限真空(总压力)

0.007 mbar

最小待机旋转速度

1200 rpm

速度控制精度(以全速百分比表示)

1%

最小转速时的抽速

7.5

最大连续进气口压力

200 mbar

电机功率(一相)

280 W

电源连接器(1 相)

IEC EN60320 C13

推荐保险丝

10A,250Vac rms

重量

25.8 kg / 57 lb

入口法兰

NW25

排气口法兰

NW25

噪音级别

52 dB(A)

入口法兰处抗振性

< 4.5 mms-1   (rms)

密封性(静态)

< 1x10-6 mbar ls-1

工作温度范围

10 至 40 °C  /  41 至 104 °F

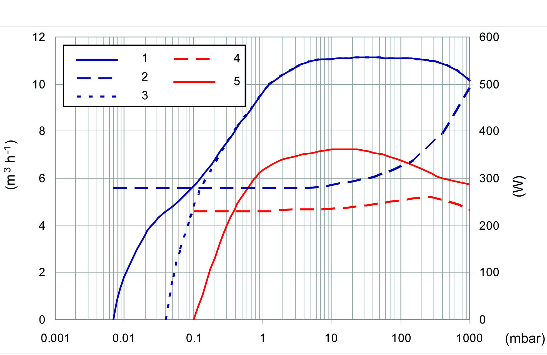

五、性能



1.标称峰值抽速

4.最小待机功率

2.标称全功率

5.最小待机转速

3.标称 GB 转速




六、尺寸




七、用途


  • 一般清洁泵送应用

  • 电子扫描显微镜 - SEM

  • 射束线和高能物理

  • 前级涡轮泵

  • 超高速离心机

  • 覆层

  • 低温学

  • 脱气/硫化 - 油,环氧树脂

  • 蒸馏/萃取/过滤

  • 冷冻干燥

  • 熔炉

  • 凝胶体干燥

  • 实验室工作台上真空

  • 激光、气体回收和再循环

  • 氦检漏仪

  • 负载锁和传输腔

  • 稀有气体再循环

  • 稀有气体回收

  • 冷冻制造

  • 研发

  • 旋转离心蒸发器

  • SEM/FIB(离子束维修)

  • 溶剂回收

  • 表面科学仪器


八、该款泵不同规格

a73601983 - nXDS10i 100 - 127 V,200 - 240 V,1 相,50/60 Hz

nXDS10i 100 - 127 V,200 - 240 V,1 相,50/60 Hz


A73601983

a73602983 - nXDS10iC 100 - 127 V,200 - 240 V,1 相,50 - 60 Hz

nXDS10iC 100 - 127 V,200 - 240 V,1 相,50 - 60 Hz


A73602983

a73603983 - nXDS10iR 100 - 127 V,200 - 240 V,1 相,50 - 60 Hz

nXDS10iR 100 - 127 V,200 - 240 V,1 相,50 - 60 Hz


A73603983


九、资料下载


9.1)nXDS涡旋干泵资料下载


        Edwards-nXDS-Dry-Scroll-Pump.pdf
