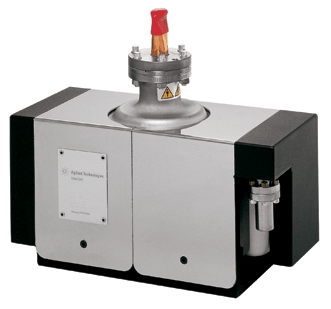

VacIon Plus 40

安捷伦的 VacIon Plus 离子泵系列具有适合各种抽速的 Diode、Noble Diode 和 StarCell 型号。Diode VacIonPlus 离子泵通常用于抽空电子器件的通用超高真空 (UHV) 系统中及高分辨电子显微镜中。Noble Diode VacIonPlus 离子泵用于以恒定的压力抽除混合气体的超高真空应用中，因此适合在粒子加速器、同步加速器环和表面分析应用中提供超高真空。StarCell 的专利设计使其成为唯一能抽除大量惰性气体和氢气的离子泵。它还能以最高速度和最大容量抽除甲烷、氩气和氦气。StarCell VacIon Plus 离子泵适合需要在 10 -8 mbar 或以上压力下稳定工作的应用。

一、特性

单元室采用优化设计，可最大限度提高排放强度和抽速
离子泵在真空状态下运输
具有宽广的抽速范围（从 0.2 l/s 至 1000 l/s）
可提供多种泵体配置
联锁的真空密封穿导件连接方便，并可避免腐蚀和最大限度缩小泵的总体尺寸
三种不同的抽气单元可抽除所有可能的气体混合物
专用陶瓷绝缘子可延长泵的寿命
提供扫描电子显微镜 (SEM) 版本

二、资料下载

2.1）离子泵资料下载

Agilent_Catalog_Ion_Pumps.pdf

2.2） IPCMini控制器资料下载

IPCMini_DataSheet.pdf

三、部件号及说明

部件号	说明
9190070	加热器，VacIon Plus 40/55/75，220 V
9190071	加热器，VacIon Plus 40/55/75，120 V
9595125	穿通件，高压，互锁，VacIon Plus
9290705	高压电缆，抗辐射，带互锁，4 m（13 英尺）
9290707	高压电缆，抗辐射，带互锁，用于任意 Vaclon Plus 泵，7 m（23 英尺）
9290708	高压电缆，抗辐射，带互锁，用于任意 Vaclon Plus 泵，10 m（33 英尺）
9290709	高压电缆，抗辐射，带互锁，用于任意 Vaclon Plus 泵，20 m（66 英尺）
9191244	StarCell 离子泵，用于 VacIon Plus 40，40 L/s，不带磁体
9191214	二极离子泵，用于 VacIon Plus 40，40 L/s，不带磁体
9191210	二极离子泵，用于 VacIon Plus 40，40 L/s
9191240	StarCell 离子泵，用于 VacIon Plus 40，40 L/s
9191210M2000	40 l/s Diode SHV FT
9191213	二极离子泵，用于 VacIon Plus 40，40 L/s，带额外 2.75 英寸 CFF 接口
9191240M2000	40 l/s StarCell SHV FT
9191210M012	VIP40 with internal particle shield
9191243	StarCell 离子泵，用于 VacIon Plus 40，40 L/s，带额外 2.75 英寸 CFF 接口
9299011	控制器，Vaclon 离子泵，4UHV，200 W 正压
9299010	控制器，Vaclon 离子泵，4UHV，200 W 负压
9299200	控制器，Vaclon 离子泵，4UHV，两条通道，80 W 负压
9299201	控制器，Vaclon 离子泵，4UHV，两条通道，80 W 正压
9299211	控制器，Vaclon 离子泵，4UHV，2 x 80 W 正压通道和 1 x 200 W 正压通道
9299210	控制器，Vaclon 离子泵，4UHV，2 x 80 W 负压通道和 1 x 200 W 负压通道
9299021	控制器，Vaclon 离子泵，4UHV，两条通道，200 W 正压
9299020	控制器，Vaclon 离子泵，4UHV，两条通道，200 W 负压
9299213	控制器，Vaclon 离子泵，4UHV，2 x 80 W 负压通道和 1 x 200 W 正压通道
9299212	控制器，Vaclon 离子泵，4UHV，2 x 80 W 正压通道和 1 x 200 W 负压通道
9299400	控制器，Vaclon 离子泵，4UHV，4 x 80 W 负压通道
9299401	控制器，Vaclon 离子泵，4UHV，4 x 80 W 正压通道
9299022	控制器，Vaclon 离子泵，4UHV，200 W 负压和 200 W 正压通道
9299402	控制器，Vaclon 离子泵，4UHV，2 × 80 W 正压通道和 2 × 80 W 负压通道
