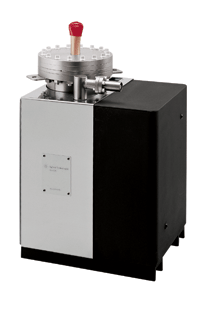

VacIon Plus 150

安捷伦的 VacIon Plus 离子泵系列具有适合各种抽速的 Diode、Noble Diode 和 StarCell 型号。Diode VacIonPlus 离子泵通常用于抽空电子器件的通用超高真空 (UHV) 系统中及高分辨电子显微镜中。Noble Diode VacIonPlus 离子泵用于以恒定的压力抽除混合气体的超高真空应用中，因此适合在粒子加速器、同步加速器环和表面分析应用中提供超高真空。StarCell 的专利设计使其成为唯一能抽除大量惰性气体和氢气的离子泵。它还能以最高速度和最大容量抽除甲烷、氩气和氦气。StarCell VacIon Plus 离子泵适合需要在 10 -8 mbar 或以上压力下稳定工作的应用。

一、特性

单元室采用优化设计，可最大限度提高排放强度和抽速
离子泵在真空状态下运输
具有宽广的抽速范围（从 0.2 l/s 至 1000 l/s）
可提供多种泵体配置
联锁的真空密封穿导件连接方便，并可避免腐蚀和最大限度缩小泵的总体尺寸
三种不同的抽气单元可抽除所有可能的气体混合物
专用陶瓷绝缘子可延长泵的寿命

二、资料下载

2.1）离子泵资料下载

Agilent_Catalog_Ion_Pumps.pdf

2.2）IPCMini控制器资料下载

IPCMini_DataSheet.pdf

三、部件号及说明

部件号	说明
9160008	更换微型 Ti-Ball 源
9160050	钛升华泵，灯丝源，2.75 英寸，ConFlat
9160051	钛升华泵，更换灯丝，12/包
9190072	加热器，VacIon Plus 150，220 V
9190073	加热器，VacIon Plus 150，120 V
9190180	钛升华 Cryopanel，8 英寸，ConFlat 法兰
9191510	二极离子泵，用于 VacIon Plus 150，150 L/s
9191511	二极离子泵，用于 VacIon Plus 150，150 L/s，带 120 V 加热器
9191512	二极离子泵，用于 VacIon Plus 150，150 L/s，带 220 V 加热器
9191540	StarCell 离子泵，用于 VacIon Plus 150，150 L/s
9191541	StarCell 离子泵，用于 VacIon Plus 150，150 L/s，带 120 V 加热器
9191542	StarCell 离子泵，用于 VacIon Plus 150，150 L/s，带 220 V 加热器
9191550	二极离子泵，用于 VacIon Plus 150，150 L/s，双端
9191551	二极离子泵，用于 VacIon Plus 150，150 L/s，双端，带 120 V 加热器
9191552	二极离子泵，用于 VacIon Plus 150，150 L/s，双端，带 120 V 加热器
9191580	StarCell 离子泵，用于 VacIon Plus 150，150 L/s，双端
9191581	StarCell 离子泵，用于 VacIon Plus 150，150 L/s，双端，带 120 V 加热器
9191582	StarCell 离子泵，用于 VacIon Plus 150，150 L/s，双端，带 220 V 加热器
9192510	二极离子泵，用于 VacIon Plus 150，150 L/s，带侧部安装的 Cryopanel，TSP 泵芯，已安装 120 V 加热器
9192511	二极离子泵，用于 VacIon Plus 150，150 L/s，带侧部安装的 Cryopanel，TSP 泵芯，已安装 220 V 加热器
9192540	StarCell 离子泵，用于 VacIon Plus 150，150 L/s，带侧部安装的 Cryopanel，TSP 泵芯，已安装 120 V 加热器
9192541	StarCell 离子泵，用于 VacIon Plus 150，150 L/s，带侧部安装的 Cryopanel，TSP 泵芯，已安装 220 V 加热器
9199030	泵元件，StarCell 离子泵，用于 VacIon Plus 150/300/500
9199040	泵元件，二极离子泵，用于 VacIon Plus 150/300/500
9199045	泵元件，改进型二极离子泵，用于 VacIon Plus 150/300/500
9240730	高压电缆，钛升华芯，3.5 m
9290705	高压电缆，抗辐射，带互锁，4 m（13 英尺）
9290707	高压电缆，抗辐射，带互锁，用于任意 Vaclon Plus 泵，7 m（23 英尺）
9290708	高压电缆，抗辐射，带互锁，用于任意 Vaclon Plus 泵，10 m（33 英尺）
9290709	高压电缆，抗辐射，带互锁，用于任意 Vaclon Plus 泵，20 m（66 英尺）
9299010	控制器，Vaclon 离子泵，4UHV，200 W 负压
9299011	控制器，Vaclon 离子泵，4UHV，200 W 正压
9299020	控制器，Vaclon 离子泵，4UHV，两条通道，200 W 负压
9299021	控制器，Vaclon 离子泵，4UHV，两条通道，200 W 正压
9299022	控制器，Vaclon 离子泵，4UHV，200 W 负压和 200 W 正压通道
9299200	控制器，Vaclon 离子泵，4UHV，两条通道，80 W 负压
9299201	控制器，Vaclon 离子泵，4UHV，两条通道，80 W 正压
9299210	控制器，Vaclon 离子泵，4UHV，2 x 80 W 负压通道和 1 x 200 W 负压通道
9299211	控制器，Vaclon 离子泵，4UHV，2 x 80 W 正压通道和 1 x 200 W 正压通道
9299212	控制器，Vaclon 离子泵，4UHV，2 x 80 W 正压通道和 1 x 200 W 负压通道
9299213	控制器，Vaclon 离子泵，4UHV，2 x 80 W 负压通道和 1 x 200 W 正压通道
9299400	控制器，Vaclon 离子泵，4UHV，4 x 80 W 负压通道
9299401	控制器，Vaclon 离子泵，4UHV，4 x 80 W 正压通道
9299402	控制器，Vaclon 离子泵，4UHV，2 × 80 W 正压通道和 2 × 80 W 负压通道
9191510M004	VacIon Plus 150, Diode pump, slim body, without heaters
9191510M2000	150 DIODE SHV FT
9191511M003	VacIon Plus 150, Diode pump, slim body, with heaters, 120 V
9191511M2000	150 Diode SHV FT 120V HT
9191512M008	VIP 150 DIODE PUMP W/HEATERS INST. 220V
9191512M013	VIP 150 Diode pump w/heaters inst. 220V
9191540M012	VacIon Plus 150, StarCell pump, slim body, without heaters
9191540M2000	150 StarCell SHV FT
9191540M2012	150 StarCell slim body SHV FT
9191541M003	VacIon Plus 150, StarCell pump, slim body, with heaters, 120 V
9191541M2000	150 StarCell SHV FT 120V HT
9191542M010	VacIon Plus 150, StarCell pump, slim body, with heaters, 220 V
9240730M001	TSP CABLE
9240730M013	TSP CABLE
9240730M015	TSP CARTRIDGE CABLE
9240730M017	TSP CARTRIDGE CABLE
