安捷伦控制器 4UHV

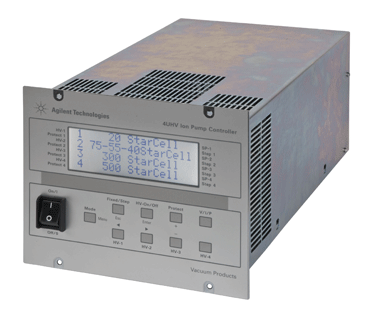

4UHV 控制器

作为从安捷伦最新推出的 VacIon 泵系列的一员,4UHV 离子泵控制器能使您独立地启动、控制和监控多达 4 台抽速从 20 到 500 L/s 的离子泵。新的低电噪音设计可以让您在关键应用中自由地选择舍弃或减少电气噪声过滤器的使用。与所有安捷伦真空产品一样,我们致力于让您满意。我们能为您提供完善的服务和支持,满足您的特定需求。




一、特性


  • 控制器可自动调节工作电压,从而优化抽气速率

  • 通过利用模拟量输出或 RS232/485 端口,可以方便地访问真空系统所有的元件。

  • 根据您的需要提供多种配置,能驱动一到四种不同尺寸,抽速从 20 到 500 L/s 的泵。

  • 施加的高电压作为压力的函数而得到优化,从而提供更准确的压力读数,实现 10-10 mbar 超高压区域范围内的压力测量。

  • 保护模式对电流进行了限制,以保护泵和控制器。

  • 电缆配备有一个互锁系统,当插头从泵中移除时,该系统将立即关闭高压。

  • 高压输出的交流分量减少到最低限度,从根本上消除了对额外过滤器的需求,特别适用于扫描电镜 (SEM) 应用。

  • 采用安捷伦 T-Plus 软件

二、性能指标


技术指标
输入电压100 – 240 Vac (+/-10%)
输入频率50/60 Hz
规格400.5 x 211.4 x 177.0(长 x 宽 x 高)
显示器4 行 20 个字符
可用配置1x120W, 1x200W, 2x80W, 2x200W, 4x80W, 2x80W+1x200W
最低配置一个 120 W、200 W 或 2 x 80 W 的高压卡
输出电压(开路)3、5 和 7 kV
输出电流(短路状态)80 W 的电流为 40 mA,200 W 的电流为 100 mA
操作模式本地/通信接口/远程
前面板读数电压、压力、电流、状态
安全标志CE、C_CSA_US
电流测量范围10 nA 到 100 mA
输入信号开/关;保护;按步加压模式;
输出信号模拟输出、常闭设定点、常开设定点
高压连接器Fischer 105 型
最大输出功率400 W

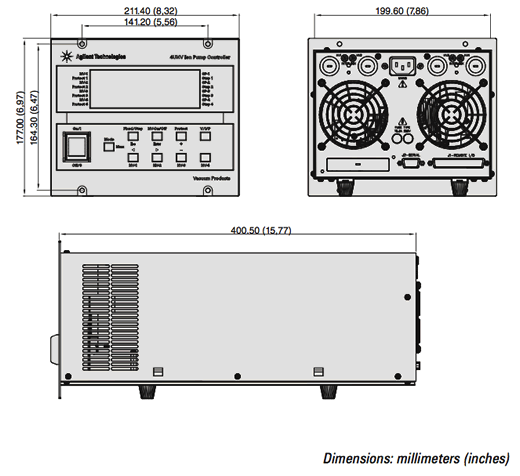

外形图

三、资料下载


2.1) 4 UHV 控制器资料下载



             brochure-ion-pump-controller-4UHV-5994-0751en-agilent.pdf


四、部件号及说明


部件号说明
9160008更换微型   Ti-Ball 源
9160050钛升华泵,灯丝源,2.75   英寸,ConFlat
9160051钛升华泵,更换灯丝,12/包
9190180钛升华   Cryopanel,8 英寸,ConFlat 法兰
9240730高压电缆,钛升华芯,3.5   m
9240752电缆,用于微型   Mini Ti-Ball,3.5 m
9290032Sublimation   controller set, for 110 Vac
9290033Sublimation   controller set, for 220 Vac
9290064支架安装接头,19   英寸,半支架
9290707高压电缆,抗辐射,带互锁,用于任意   Vaclon Plus 泵,7 m(23 英尺)
9290708高压电缆,抗辐射,带互锁,用于任意   Vaclon Plus 泵,10 m(33 英尺)
9290709高压电缆,抗辐射,带互锁,用于任意   Vaclon Plus 泵,20 m(66 英尺)
9290710High   voltage cable, bakeable, StarCell/Fischer, 4 m (13 ft)
9290712High   voltage cable, bakeable, old Varian/Fischer, 4 m (13 ft)
9299010控制器,Vaclon   离子泵,4UHV,200 W 负压
9299011控制器,Vaclon   离子泵,4UHV,200 W 正压
9299020控制器,Vaclon   离子泵,4UHV,两条通道,200 W 负压
9299021控制器,Vaclon   离子泵,4UHV,两条通道,200 W 正压
9299022控制器,Vaclon   离子泵,4UHV,200 W 负压和 200 W 正压通道
9299200控制器,Vaclon   离子泵,4UHV,两条通道,80 W 负压
9299201控制器,Vaclon   离子泵,4UHV,两条通道,80 W 正压
9299210控制器,Vaclon   离子泵,4UHV,2 x 80 W 负压通道和 1 x 200 W 负压通道
9299211控制器,Vaclon   离子泵,4UHV,2 x 80 W 正压通道和 1 x 200 W 正压通道
9299212控制器,Vaclon   离子泵,4UHV,2 x 80 W 正压通道和 1 x 200 W 负压通道
9299213控制器,Vaclon   离子泵,4UHV,2 x 80 W 负压通道和 1 x 200 W 正压通道
9299400控制器,Vaclon   离子泵,4UHV,4 x 80 W 负压通道
9299400控制器,Vaclon   离子泵,4UHV,4 x 80 W 负压通道
9299401控制器,Vaclon   离子泵,4UHV,4 x 80 W 正压通道
9299402控制器,Vaclon   离子泵,4UHV,2 × 80 W 正压通道和 2 × 80 W 负压通道
9699883A-PLUS   泵控制软件套装,位于压缩光盘上,带有 3 米长串行电缆。该产品无法在中国在线购买。请联系安捷伦客户服务中心
9290706M014Cable,   high voltage, king connector, 0.5 m
9290710M023High   voltage cable, withour interlock, SHV/Fischer, 4 m (13 ft)
9290710M024High   voltage cable, withour interlock, SHV/Fischer, 7 m (23 ft)
9290710M025High   voltage cable, withour interlock, SHV/Fischer, 10 m (33 ft)
9290710M026High   voltage cable, withour interlock, SHV/Fischer, 20 m (66 ft)
X3602-64000IPCMini   ion pump controller, 100–240 V, fischer high voltage connector, negative   polarity
X3602-64001IPCMini   ion pump controller, 100–240 V, fischer high voltage connector, positive   polarity
X3602-64002IPCMini   ion pump controller, 24 VDC, fischer high voltage connector, negative   polarity
X3602-64003IPCMini   ion pump controller, 24 VDC, fischer high voltage connector, postive polarity
X3602-64011IPCMini   ion pump controller, 100–240 V, fischer high voltage connector, positive   polarity, ethernet
X3602-64012IPCMini   ion pump controller, 24 VDC, fischer high voltage connector, negative   polarity, ethernet
X3602-64013IPCMini   ion pump controller, 24 VDC, fischer high voltage connector, positive   polarity, ethernet
X3602-64020IPCMini   ion pump controller, 100–240 V, SHV high voltage connector, negative polarity
X3602-64021IPCMini   ion pump controller, 100–240 V, SHV high voltage connector, positive polarity
X3602-64022IPCMini,   24VDC, King HV, NEG
X3602-64023IPCMini   ion pump controller, 24 VDC, SHV high voltage connector, positive polarity
X3602-64030IPCMini   ion pump controller, 100–240 V, SHV high voltage connector, negative   polarity, ethernet
X3602-64031IPCMini,   King HV, POS, ETH
X3602-64032IPCMini   ion pump controller, 24 VDC, SHV high voltage connector, negative polarity,   ethernet
X3602-64033IPCMini   ion pump controller, 24 VDC, SHV high voltage connector, positive polarity,   ethernet
X3602-68001Adapter,   on/off, MiniVac to ICPMini
X3602-68002Adapter,   interlock to IPCMini
X3602-68003RS232   cable, 3 m long
