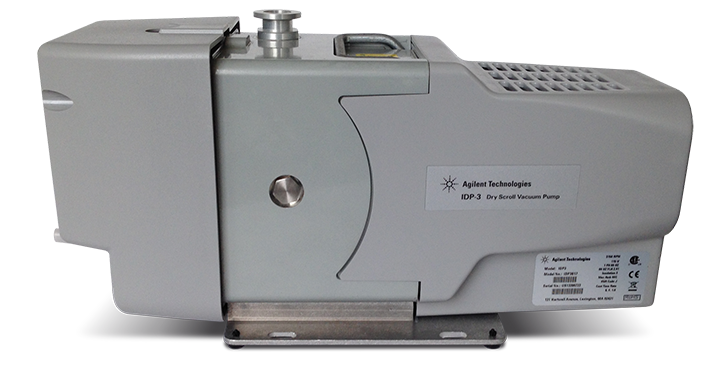

干式涡旋泵

安捷伦干式 IDP 涡旋泵为无油、紧凑型、噪音小的高性能真空泵。IDP 泵采用单面涡轮设计，可通过简单的工具直接执行 15 分钟的维护操作。高泵送速度和紧凑的尺寸使其成为研究，分析仪器和实验室市场中许多应用的理想选择。

IDP 泵具有气密性高的特点，电机和所有轴承均与真空气路完全隔离，这种设计能够延长轴承使用寿命，并为应用提供清洁的无油真空。入口隔离阀可作为集成选件加装，并且不会额外增加泵的高度。IDP-10 使用变频驱动电机，在全球所有频率和输入电压下均能提供始终如一的真空表现。其稳定如一的全球表现和紧凑的尺寸使它成为分析仪器和工业原始设备制造商的理想选择。

一、特性

最轻便小巧的 IDP 涡旋式干泵
洁净、无油的真空环路 — 无需繁琐的维护，不存在污染风险
密封设计，与电机和轴承完全隔离
静音运行，提高工作场所舒适性
低振动
优于隔膜泵的极限真空度
24 VDC 电机选件可控制抽速
使用寿命长，维护快速
所有 IDP-3 泵标配计时器
非常适用于 GC/MS 应用
体积小巧，非常适合集成到分析仪器、检漏和氦气再循环的 OEM 系统中

二、技术指标

产品	抽气速率	极限真空	马达额定功率	操作电压	应用
IDP-3	60 Hz/24 VDC: 3.6 m3/h	3.3 x 10-1 mbar	120 W	100-120; 200-240 VAC	检漏 GC Mass Spectrometry 氦气再循环
	50 Hz: 3.0 m3/h

三、资料下载

3.1） IPD-3产品样册

IDP-3_5991-7601EN_DataSheet_LR.pdf

四、部件清单

部件号	说明
656458203	电源线组件，北美，13 A，125 VAC，2 m
656494220	电源线组件，欧洲，10 A，220-230 VAC，2.5 m
656494225	电源线组件，丹麦，10 A，220-230 VAC，2.5 m
656494230	电源线组件，以色列，10 A，230 VAC，2.5 m
656494235	电源线组件，瑞士，10 A，230 VAC，2.5 m
656494240	电源线组件，日本，12 A，100 VAC，2.3 m
656494245	电源线组件，印度，10 A，220-230 VAC，2.5 m
656494250	电源线组件，英国/爱尔兰，13 A，230 VAC，2.5 m
656494255	电源线组件，北美，10 A，230 VAC，2.5 m
EXSLRIDP3	Exhaust Silencer Kit for IDP-3
IDP3	涡旋泵更换模块，IDP-3 涡旋泵
IDP3A01	IDP-3 涡旋泵，1 相，220 V，50/60 Hz
IDP3A21	IDP-3 涡旋泵，1 相，220–230 V，50/60 Hz，带隔离阀
IDP3B01	IDP-3 涡旋泵，1 相，115 V，60 Hz。该产品无法在中国在线购买。请联系安捷伦客户服务中心。
IDP3B21	IDP-3 涡旋泵，1 相，115 V，60 Hz，带隔离阀。该产品无法在中国在线购买。请联系安捷伦客户服务中心
IDP3C01	IDP-3 涡旋泵，1 相，100 V，50/60 Hz
IDP3C21	IDP-3 涡旋泵，1 相，100 V，50/60 Hz，带隔离阀
IDP3D01	IDP-3 scroll pump, 24VDC
IDP3D21	IDP-3 scroll pump, 24VDC, with inlet isolation valve
IDP3TS	Replacement Tip Seal Kit, IDP-3
SCRINTRPNW16	入口捕集阱，带 HEPA 过滤器插件，NW16
VPI16IDP100	隔离阀，改造工具包，用于 IDP 系列，100 VAC
VPI16IDP115	隔离阀，改造工具包，用于 IDP 系列，115 VAC。该产品无法在中国在线购买。请联系安捷伦客户服务中心
VPI16IDP220	Isolation Valve Retrofit kit for IDP3 pump 200VAC
X3803-64301	IDP3 Dry Scroll pump with Aluminum Exhaust Manifold, 115V. This pump is designed to support pure helium use applications such as cryogenics and helum recirculation. Does not include line cord.
X3803-64302	IDP3 Dry Scroll pump with Aluminum Exhaust Manifold, 230V. This pump is designed to support pure helium use applications such as cryogenics and helum recirculation. Does not include line cord
X3803-64303	IDP3 Dry Scroll pump with Aluminum Exhaust Manifold, 100V. This pump is designed to support pure helium use applications such as cryogenics and helum recirculation. Does not include line cord.
X3807-68003	排风消音器套件
X3815-67011	Replacement Element, Exhaust Muffler
