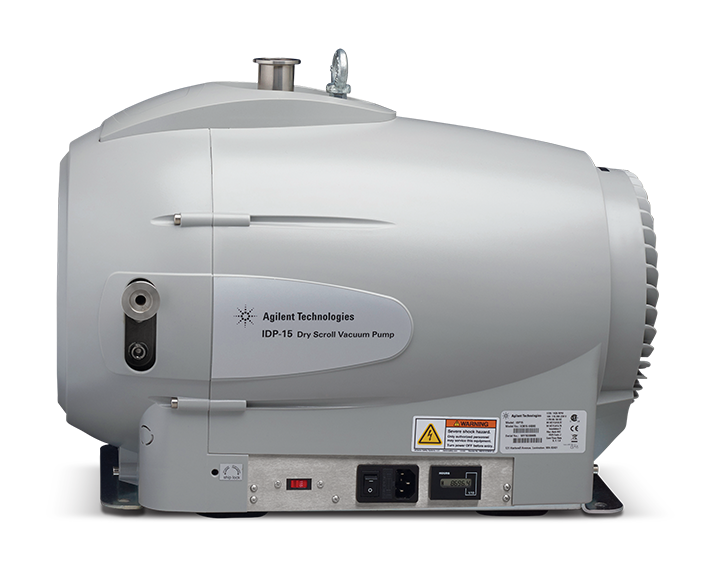

干式涡旋泵

安捷伦干式 IDP 涡旋泵为无油、紧凑型、噪音小的高性能真空泵。IDP 泵采用单面涡轮设计，可通过简单的工具直接执行 15 分钟的维护操作。高泵送速度和紧凑的尺寸使其成为研究，分析仪器和实验室市场中许多应用的理想选择。

IDP 泵具有气密性高的特点，电机和所有轴承均与真空气路完全隔离，这种设计能够延长轴承使用寿命，并为应用提供清洁的无油真空。入口隔离阀可作为集成选件加装，并且不会额外增加泵的高度。IDP-10 使用变频驱动电机，在全球所有频率和输入电压下均能提供始终如一的真空表现。其稳定如一的全球表现和紧凑的尺寸使它成为分析仪器和工业原始设备制造商的理想选择。

一、特性

非常安静的无振动泵 — 非常适合对噪音和振动灵敏的应用
洁净、无油的真空环路 — 无需繁琐的维护，不存在污染风险
密封设计，与电机和轴承完全隔离
受保护的轴承对水蒸气具有较高的耐受性
可选的集成式隔离阀确保系统安全，并且不会额外增加泵的高度。
使用寿命长，维护快速
氦气再循环、高能物理和分析仪器应用的理想选择

二、技术指标

产品	抽气速率	极限真空	马达额定功率	操作电压	应用
IDP-15	60 Hz: 15.4 m3/h	1.33 x 10^-2 mbar	560 W	100-115; 220-230 VAC	通用实验室真空薄膜沉积 LED、灯泡制造
	50 Hz: 12.8 m3/h

三、资料下载

3.1） IPD-15产品样册

IDP-15_5991-7604EN_DataSheet_LR.pdf

四、部件清单

部件号	说明
X3815-68003	Exhaust Muffler for IDP-15 with NW16 fitting
X3815-68001	IDP-15, Gas Ballast Acessory Kit
X3815-67011	Replacement Element, Exhaust Muffler
X3815-67003	IDP-15 Inlet Fitting Threaded
X3815-67002	Cowling Assembly, Front IDP-15
X3815-67001	干泵运输箱，IDP-15 涡旋泵
X3815-67000	IDP-15 密封条更换工具包
X3815-64010	IDP-15 涡旋泵，标准配置，带入口阀
X3815-64000	IDP-15 涡旋泵，标准配置
X3807-68003	排风消音器套件
VPI16IDP115	隔离阀，改造工具包，用于 IDP 系列，115 VAC。该产品无法在中国在线购买。请联系安捷伦客户服务中心
VPI16IDP100	隔离阀，改造工具包，用于 IDP 系列，100 VAC
SCRINTRPNW25	入口捕集阱，带 HEPA 过滤器插件，NW25
656494255	电源线组件，北美，10 A，230 VAC，2.5 m
656494250	电源线组件，英国/爱尔兰，13 A，230 VAC，2.5 m
656494245	电源线组件，印度，10 A，220-230 VAC，2.5 m
656494240	电源线组件，日本，12 A，100 VAC，2.3 m
656494235	电源线组件，瑞士，10 A，230 VAC，2.5 m
656494230	电源线组件，以色列，10 A，230 VAC，2.5 m
656494225	电源线组件，丹麦，10 A，220-230 VAC，2.5 m
656494220	电源线组件，欧洲，10 A，220-230 VAC，2.5 m
656458203	电源线组件，北美，13 A，125 VAC，2 m
