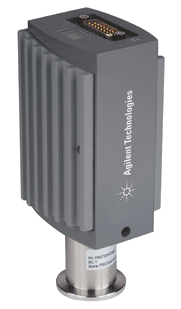

安捷伦真空计 FRG-720/730

FRG-720/730 皮拉尼 B-A 型复合规

FRG-720 和 FRG-730 将安捷伦的皮拉尼和 B-A 型传感器组合到单个紧凑设计中，具有压力范围从 5 x 10 -10mbar 至大气压（3.8 x 10 -10 Torr 至大气压）的测量能力。通过将两种技术组合到同一规管内，可以在降低复杂性和集成难度的同时防止 B-A 传感器过早烧毁。




特性


  • B-A 型和皮拉尼复合规具有从 5 x 10-10 mbar 至大气压的宽测量范围

  • 皮拉尼联锁可防止 B-A 型传感器过早烧毁和受高压操作污染

  • 使用寿命长的涂氧化钇铱灯丝提供了适合多种应用的耐久设计

  • 设定控制点

  • LCD 显示器选件使压力读数监控更加方便

  • Profibus 通信选件简化了控制网络

性能指标


技术指标


测量范围（空气、O2、CO、N2）5 x 10-10 到 1000 mbar（3.8 x 10-10 到 760 Torr）
准确度10-8 到 10-2 mbar/torr — 读数准确度为 ± 15%
重复性10-8 到 10-2 mbar/torr — 读数准确度为 ± 5%
除气压力低于 7.2 x 10-6 mbar — 电子轰击，最多 3 分钟
最大压力

2 bar（绝对压力）

温度操作
（周围环境）		储存在带有外延法兰处的烘烤温度不带外延法兰处的烘烤温度电子移除后的烘烤温度
0 到 50 °C-20 到 + 70 ℃150°C80 ℃150°C
电源电压20 到 28 VDC，在启动 200 ms 电流为 1.4 A，工作时电流为 0.8 A
输出信号模拟
测量范围
电压和压力关系
错误信号
最小负载阻抗		0 到 10 V
0.774 到 10.0 V
0.75 V/格
0.3/0.5 V
10 kΩ
通讯接口RS-232C
电气连接D-sub，15 针，外口
最大电缆长度100 m（330 英尺）
暴露于真空中的材料Yt2O3，Ir，Pt，Mo，Cu，W，NiFe，NiCr，不锈钢，玻璃
内部体积KF/CF24 cm3（1.46 立方英寸）/34 cm3（2.1 立方英寸）
重量KF/CF285 g/550 g
保护类型IP30
FRG-730 设定点继电器 (1)范围继电器触点滞后触点额定值
1 x 10-9 到 100 mbarn.o.，读数的 10％30 V/0.5 A，直流
Profibus 选项
波特率9.6/19.2/93.75/187.5/500 千波特；1.5/12 毫波特
地址2 个开关（地址 00 - 127）或可网络编程
数字功能读取压力，选择单位 (Torr, mbar, Pa)；脱气功能，皮拉尼全量程调整；监控规管状态；安全状态允许对错误情况的行为进行定义；详细的报警和警告信息
模拟功能0 到 10 V 模拟输出压力指示；两个设定点继电器 A + B
设定点继电器 (2)范围继电器触点滞后触点额定值
1 x 10-9 到 100 mbarn.o.，10 % 读数60 V/0.5 A，直流
Profibus DP 连接器D-Sub，9 针，内口

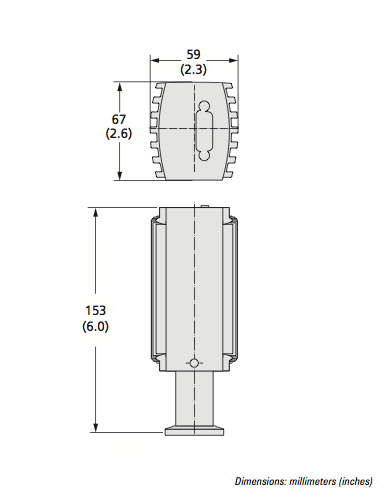

外形图


资料下载

FRG_Active_Gauges_DS.pdf


部件清单

部件号说明
FRG730KF25更换传感器，FRG-730   全量程真空计，镀镍双灯丝，KF25
FRG730CF35RSFRG-730   更换传感器 NI，2.75 英寸 ConFlat 法兰
FRG730KF25SFRG-730   B-A/皮拉尼组合真空计，镀镍双灯丝，带设定值，KF25
FRG730CF35SFRG-730   B-A/皮拉尼真空计，NI，2.75 英寸 ConFlat 法兰
FRG730KF25SDFRG-730   B-A/皮拉尼组合真空计，镀镍双灯丝，带设定值和 LCD 显示器，KF25
FRG730CF35SDFRG-730   B-A/皮拉尼真空计，NI，LCD，2.75 英寸 ConFlat 法兰
FRG730KF25SPFRG-730   B-A/皮拉尼组合真空计，镀镍双灯丝，带设定值和 Profibus，KF25
FRG730CF35SPFRG-730   B-A/皮拉尼真空计，NI，2.75 英寸 ConFlat 法兰，Profibus
