安捷伦分子泵组 TPS-mini

TPS-mini

一款即用型干泵系统，是小体积真空室的理想真空解决方案。

该涡轮分子泵机组在同类产品中最轻、体积最小。它可以直接安装在您系统上的任何位置。TPS-mini 将 TwisTorr 74 FS 涡轮分子泵和 10 L/min 干式隔膜泵结合为一体。




特性


  • 新一代涡轮分子泵 TwisTorr 74 FS

  • 体积最小、重量最轻、紧凑、干式、清洁且稳定的系统

  • 通用电压 (90–240 V)，通过 CE/CSA 认证

  • 串行或模拟通信、压力驱动设定值、模拟设定值

  • 宽范围真空计读数能力

  • 大屏幕压力数据显示器


性能指标


技术规格



KF 40ISO 63CFF 4.5 英寸

抽速 (L/s)

（带抽气口滤网）

N2
He
H2		37
29
23		48
44
32		48
44
32
极限真空*
2 × 10-7 mbar2 × 10-7 mbar5 × 10-8 mbar
烘烤温度
抽气口温度 80 °C抽气口温度 80 °C抽气口温度 120 °C

抽真空时间

（体积 1 升）

60 s 内至 17 mbar；

114 s 内至 1 × 10-4 mbar；

140 s 内至 5 × 10-5 mbar




涡轮分子泵转速70000 rpm


启动时间122 s


操作位置垂直、水平、倒置位置


操作环境温度5 °C 至 35 °C/32 °F 至 122 °F


输入电压和频率90V–240V AC；50 Hz/60 Hz


最大输入功率220 VA


串行通信

RS-232 电缆，9 针 D 型公头

9 针 D 型母头，A-Plus 软件

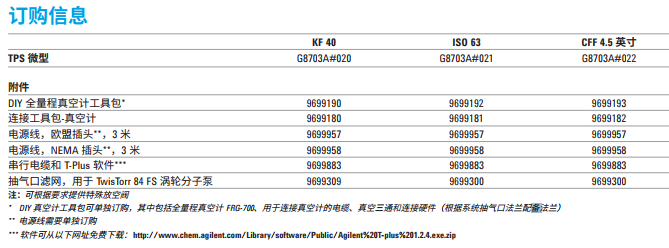

泵组料号：
G8703A#020G8703A#021G8703A#022

* 根据标准 DIN 28 428。





TPS-mini 抽速与压力，以及压力与时间关系图




TPS-mini 外形图





资料下载


brochure-turbo-pumping-systems-tps-family-5994-0540zh-cn-agilent.pdf



部件清单


部件号说明
9699960全量程压力表接口电缆，3   米
9699961全量程压力表接口电缆，5   米
9699883A-PLUS   泵控制软件套装，位于压缩光盘上，带有 3 米长串行电缆。该产品无法在中国在线购买。请联系安捷伦客户服务中心。
