一、超导纳米线单光子探测器（Superconducting Nanowire Single Photon Detector, SNSPD）是一种利用超导纳米膜条进行光子检测的高灵敏光子探测器。

SNSPD主要采用3-6nm的高质量NbN外延薄膜，用微加工手段将薄膜刻蚀成曲折线结构，氮化妮纳米线宽度一般在100um左右，SNSPD工作在1.4-4.2K的温度，偏置在略低于临界电流状态，在没有光子入射时，超导纳米条处于超导状态，当光子被NbN膜条吸收，吸收光子处形成一个短暂的电阻态，器件两段有一个电压脉冲输出，通过对这个电压脉冲信息的计数实验对入射光子的探测。

 SNSPD在量子信息，单光子源表征，集成电路检测，高速光通讯和分子荧光检测等领域具有重要的应用价值。

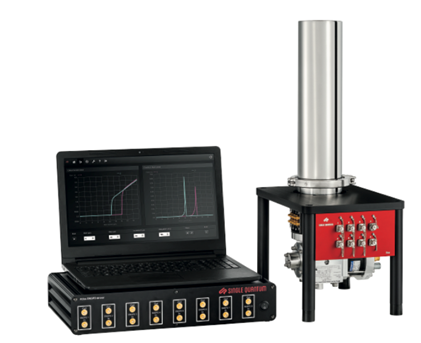

二、 SNSPD系统一般由超导纳米线单光子探测器，低温恒温系统和电子学控制系统三部分组成。

而纳米线探测器样品一般置于低温恒温系统中，通过使用分子泵组对真空罩抽真空，真空罩内的真空环境可以使样品更好处于低温真空环境。

SNSPD样品置于真空内，与液氦池底端相连，氦气循环回路与样品处于隔离状态，样品通过导冷杆与液氦池底部相连。

样品需要置于真空环境中（真空罩内），真空度一般维持在5×10^-4Pa，如果想达到更高的真空，可选低温泵等真空系统。

此外，SNSPD的低温恒湿腔室需要保证良好的密封，一般要求漏率低于5*10-9 Pa.m3/s。

三、分子泵常用的款式为：

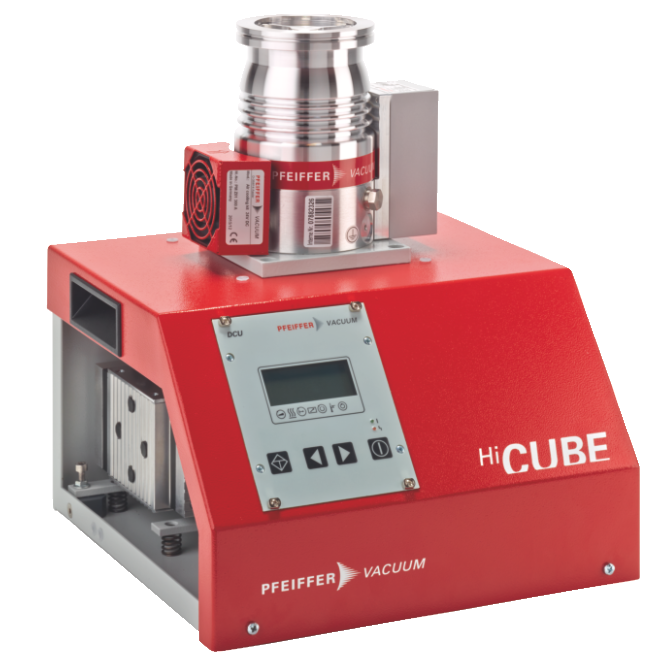

1. 德国普发HiCube80 Eco DN63 ISO-K

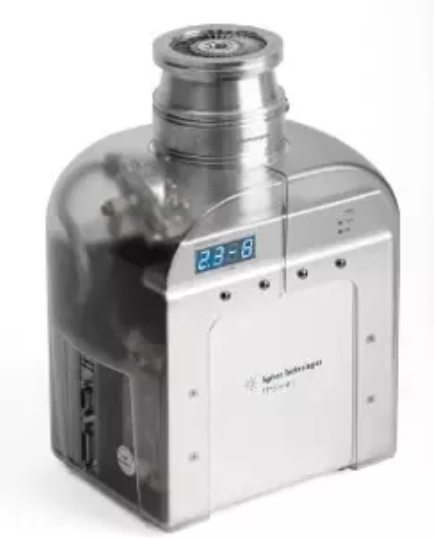

2. 安捷伦   TPS mini  DN63 ISO-K

备注：泵组需再配置真空计和传感线。

具体型号配置如下：

品牌	Pfeiffer Vacuum	Agilent
分子泵组	HiCube80 Eco	TPS mini
	链接：http://www.dianchuvacuum.com/index.php?id=314	链接：http://www.dianchuvacuum.com/index.php?id=484

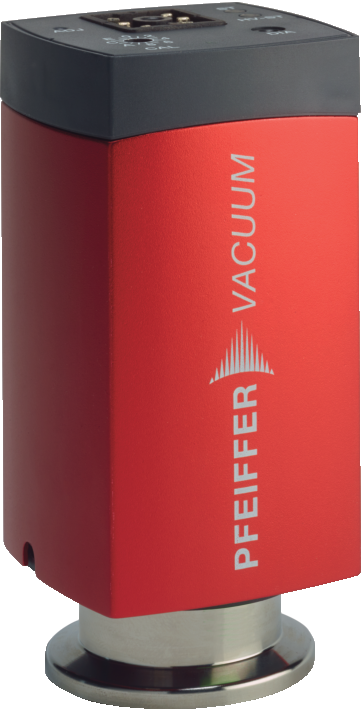

真空计	PKR251 或 PKR361	FRG-700/702
	链接：http://www.dianchuvacuum.com/index.php?id=274	链接：http://www.dianchuvacuum.com/index.php?id=469
控制线	PT 448 250-T	9699960

联系方式：

上海典初真空技术有限公司

手机：+86 139 1718 9384

电话：+86 021 3131 9490

传真：+86 021 3131 9490

邮箱：dianchu_vacuum@163.com

网址：www.dianchuvacuum.com

QQ:  1992027585

百科知识：

量子通信是关于量子系统“状态”所带有的物理信息。通过量子系统的各种相干特性（如量子并行、量子纠缠和量子不可克隆等），进行计算、编码和信息传输的全新信息方式，提高了安全通信的距离和密钥产生速率，同时保证了绝对安全性。

单光子源单光子源是光学量子信息技术的核心资源，光量子技术要求光源按需发射单光子，光源实用化必须满足3个要求：单光子性（光源必须每次都 能够辐射出单个光子）；全同性（所有的光子必须在频率和偏振等方面完全相同）以及提取效率。

集成电路检测：检测方法是通过对被测电路施加设定的测试矢量，使得在故障处有信号的变迁，从而导致产生微弱的发光，采用单光子探测器对故障的这种微弱发光进行探测。检测系统包括被测集成电路、光子计数电路模块、信号发生器和微型计算机，微型计算机控制整个系统的工作，通过微型计算机接收光子计数电路模块发送的探测数据，然后对探测数据与测试数据库中的数据进行比较和分析，实现对电路中故障的检测与定位。

单分子检测是一种超灵敏的检测技术，单分子检测(SMD)及其分析可以考察细胞系统内动力学变化以及物质相互作用。不仅可以在溶液中对单个分子进行检测和成像，而且可以通过对单分子的光谱性质进行测量，从而对化学反应的途径进行实时监测，特别是能对生物大分子进行探测并提供分子结构与功能之间的信息。

分子荧光光谱分析是利用某些物质分子受光照射时所发生的荧光的特性和强度,进行物质的定性分析或定量分析的一种方法。

特别提醒！！！

本报告版权归典初真空所有，抄袭必究

本应用报告部分内容和图片引述专业文献和厂家资料，如有版权问题,请联系我。

报告不尽之处还请多多指导和见谅。
