普发涡旋干泵 HiScroll 6




一、HiScroll 6 涡旋干泵特点


  • 无碳氢化合物：全干式无油涡旋真空泵

  • 低噪音级别，振动最小、设计紧凑，也适用于实验室使用

  • 由于安装了止回阀、密封泵送系统，因此运行安全

  • 由于质量最高、维护时间较短、维护间隔较长，运营成本较低

  • 所需电源：泵速稳定，周期短

  • 可持续：比传动系统的效率提高 15%，降低发热、冷却要求最低

  • 兼容工业 4.0：通过 RS-485 配对其他智能产品（如涡轮泵）操作

  • 简单的后勤保障：我们HiScroll泵适用于全球所有电压




二、HiScroll 6 技术参数


主要指标数值
抽速6.1 m³/h
极限压力（不带气镇）3*10-2mbar
进气口DN25 ISO-KF
排气口DN25 ISO-KF
最大入口压力1100mbar
最大连续进气压力200mbar
最高排气压力1500mbar
转速1,000-2,500 rpm
尺寸（长 x 宽 x 高）380 x 220 x 257 毫米
重量19 千克
安全阀泄漏率5*10-7 Pa m3/s
电机及防护
电源连接100 — 127 / 200 — 240 V AC (±10 %), 50/60 Hz
I/O 接口RS-485
电机保护内部
防护等级IP20
储/运环境
冷却类型，标准空气，强制对流
存放温度-10 – 50°C
运行环境温度5 – 40 °C
噪音水平(EN ISO 2151)48 分贝 (A)
最高工作海拔2500 米
关键配置
是否带启停开关是
气镇是

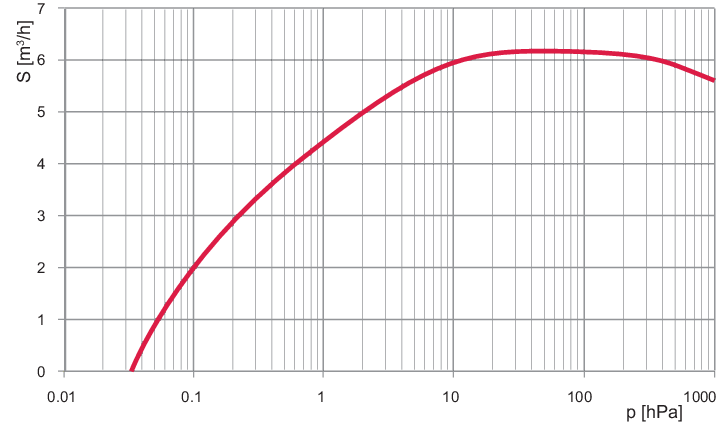

三、HiScroll 6 外形尺寸和性能曲线










四、HiScroll 6 配件


灰尘分离器/入口粒子过滤器
入口粒子过滤器 IPF 25 （DN 25）111649
SAS 25 S、DN 25 ISO-KF、聚酯过滤器PK Z60 507
RS-485 接口电缆
接口电缆，M12 m 直型/M12 m 直型，3 mPM 061 283 -T
电源电缆/电源线
230 V AC   电源线，从 CEE 7/7 连接到 C13，3 mP 4564 309 ZA
连接电缆
连接电缆, RS485 M12PE 100 150 -X
法兰/端口
插入式接头 G 1/8”，包含用于软管连接的密封件（8/6 mm）P 4131 029 G
盖/爪夹
气镇阀螺旋帽PD 100 067
监控
RPT 010，数字式压力/皮拉尼真空传感器PE 100 183 -X
电源和控制显示器
HPU 001，手持式编程装置PM 051 510 -T
DCU 002，显示控制装置PM 061 348 AT
RS-232/485适配器（电气）
Y 型分配器（M12 - RS-485 ）P 4723 010
USB RS-485转换器PM 061 207 -T




五、HiScroll 6 资料下载


Hiscoll 6，涡旋泵 （标准） (PD S10 000)

PDS10000.zh.pd

Hiscoll 6，涡旋泵（标准配置，含压力传感器） (PD S10 010)

PDS10010.zh.pd
