金属同位素原子源


A.金属同位素原子源

金属同位素往往应用于量子科技基础研究,例如玻色爱因斯坦凝聚(BEC),费米简并(DFG),量子通信,量子计算等;以及包含磁光阱的应用如冷原子钟、重力仪,量子干涉仪,量子磁力仪。还有就是应用于光电倍增管,OLED等方向。


传统的原子源一般划分为两大类,一类是用玻璃泡封装的富集同位素气体的源,使用的时候在真空状态下夹碎就可以使原子充斥在实验腔体内。优点是,原子封装含量大,无需系统提供电力支持属于无源器件。缺点也很明显,是尽量静置,不太可搬运不适合工程化系统。另外一类就是金属释放片,优点是便于安装,适合工程化系统。使用的时候需要加电升温催化化合物反应,释放原子可控。缺点就是需要增加系统电力负担。

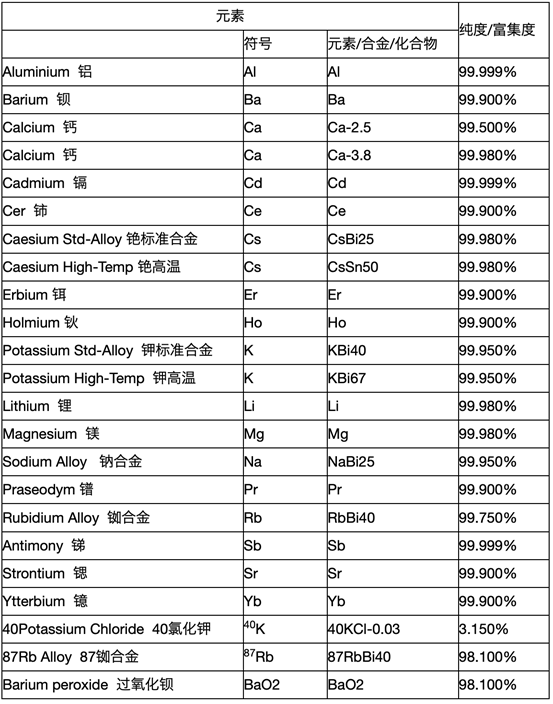

典初真空代理的就是奥地利Alvatec Alkali Vacuum and Technologies公司的金属释放片。具体可提供的金属源如下表。





B.工作原理


所需的含碱金属的Dispenser是在超高真空条件下专门生产的。在氩气氛围下,将化合物或纯元素装入一个小的不锈钢管然后通过压铟密封。


使用时,蒸汽源通过传统电阻加热进行加热,或者加热整个腔室。因此,在标准烘烤过程中,铟密封熔化,小型吹氩器被抽走。


铟密封机械开封也是可能的。在这种情况下,必须考虑在惰性气氛下的机械处理和后续应用中的运输问题。


当超纯碱金属所需升华温度达到激活电流时,AlfaSource源释放出超纯碱金属。使用AlfaSource时,只有一个物理自然极限:温度(即电流)不得高于指定的规范极限,以防止合金中的非碱金属升华,并防止AlfaSource像保险丝一样熔化。



C.烘烤,激活,蒸发



Alfa源可以置于大气条件。避免源的弯曲,否则密封可能泄漏。也不要损坏接触襟翼的波纹区域(Z字形或X字形):不要钻孔或修剪!


烘烤


可由电流或外部加热引起。该过程主要是在真空制备过程中为原子源除气,以便获得系统所需目标真空度。


电流的变化取决于碱金属源所选择的温度、类型和尺寸、安装情况以及所用电机。因此,下面给出的电流和温度之间的关系只能理解为方向。根据具体的安装情况,这些值可能有很大的不同。必须通过缓慢增加电流来达到所需的温度。当电流变化时,可能花费几分钟直到再次达到稳定的温度。


当从外部加热真空腔室时,请注意真空室外部温度变化与AlfaSource温度之间的较长反应时间,毕竟两者间存在真空隔热。


激活

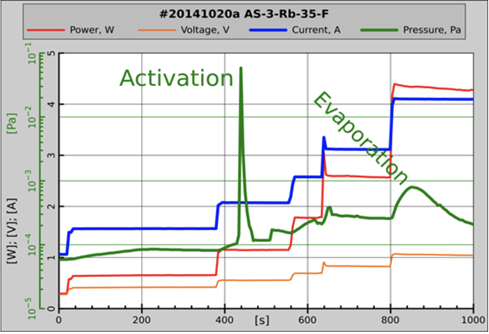

当系统真空制备完成后,通过升温熔化铟密封激活原子源,该过程可以通过测量总压力进行监测。


密封处的激活温度应控制在450K,持续30分钟。如果烘烤温度至少为600K,则激活温度可提高至500K,时间可缩短至10分钟。450K通常达到1.2和4.0A–取决于尺寸、类型和安装情况。氩被释放并产生一个或多个短的压力峰值。





该一步目的在于正式使用AlfaSource源,通过控制电流从而升温直至达到一定温度,迫使AlfaSource源释放出原子。


AlfaSource源在3A和17A之间蒸发,具体电流取决于尺寸、类型和安装情况。蒸发率随温度升高而增加,随时间而降低。对应产品温度表以及温度跟电流对应关系图如下所示。


温度表


对于烘烤、激活和蒸发的最大允许温度,请检查下表。与温度对应的电流在当前温度图的下一点上。激活温度450K至少30分钟。





Activation Tmax

Bake out Tmax

Evaporation Tapprox.

pressure max

1×10-3 Pa

1×10-3 Pa

1×10-6 Pa

Element / note




Al / pure

450-470 K

≤700 K

950 K

Ba / pure

450-470 K

≤470 K

560 K

Ca / pure

450-470 K

≤470 K

555 K

Cd / pure

450-470 K

≤470 K

560 K

Ce / pure

450-470 K

≤700 K

1260 K

Cs / (Std) CsBi25

450-470 K

≤490 K

590 K

Cs / CsSn50

450-470 K

≤600 K

800 K

Er / pure

450-470 K

≤600 K

947 K

Ho / pure

450-470 K

≤700 K

823 K

K / (Std) KBi40

450-470 K

≤500 K

610 K

K / KBi67

450-470 K

≤600 K

730 K

K / KCl + Ca

450-470 K

≤420 K

520 K

Li / pure

450-470 K

≤400 K

505 K

Mg / pure

450-470 K

≤370 K

462 K

Na / (Std) NaBi25

450-470 K

≤650 K

900 K

O2 / BaO2

450-470 K

≤650 K

900 K

Pr / pure

450-470 K

≤700 K

1075 K

Rb / (Std) RbBi40

450-470 K

≤550 K

730 K

Sb / pure

450-470 K

≤470 K

550 K

Sr / pure

450-470 K

≤400 K

499 K

Yb / pure

450-470 K

≤400 K

526 K

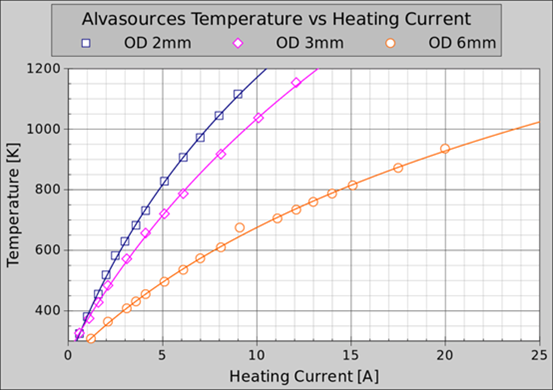

电流-温度图


不锈钢管的温度可以通过下图中所示的外加电流的温度来确定。这些值对于100 mm的接触距离和指定的标称管直径有效。





D.安装


AlfaSources的设计保证了操作简单和功能性。在每个真空室中,接触片可以用简单的夹子固定。

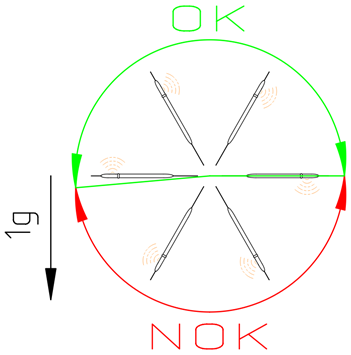

S型可水平和垂直安装(顶部开槽)。在水平安装中,开口可以向下,以便向下蒸发。

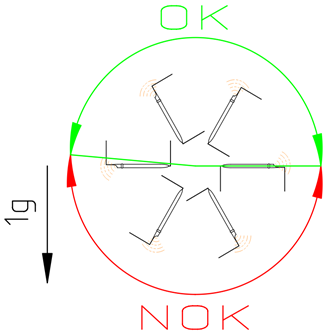

F型和C型设计用于水平安装。只要开口朝上,也可以斜向垂直安装。

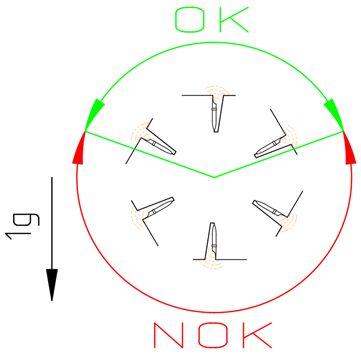

V型设计用于水平安装。

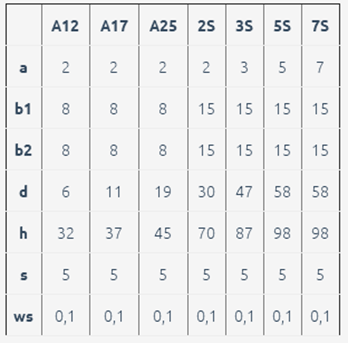

Alfa源尺寸


所有尺寸单位为[mm]




S&A

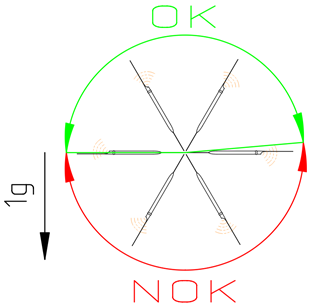

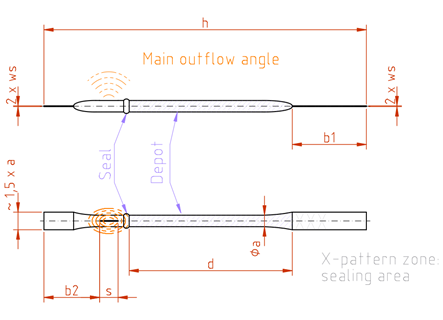

S&A型草图S型安装方向

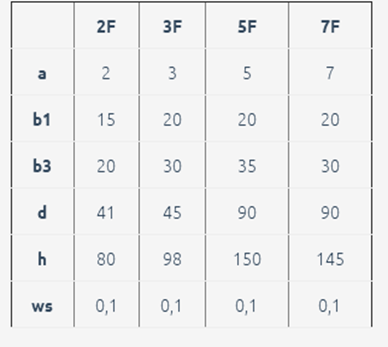

F型


F型草图F型安装方向

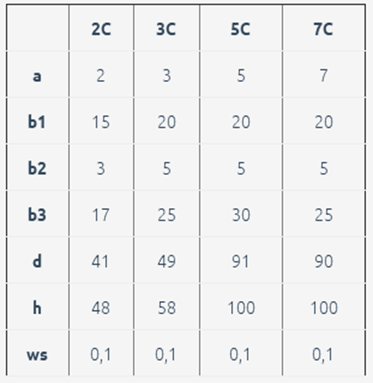

C&Z型

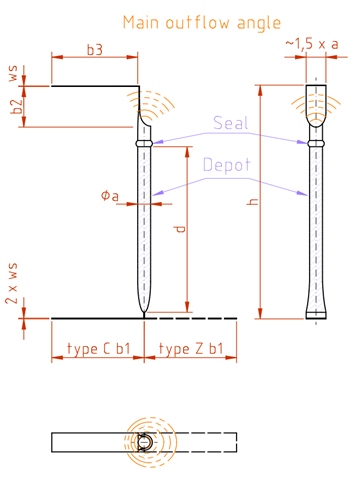

C&Z型草图C&Z型安装方向

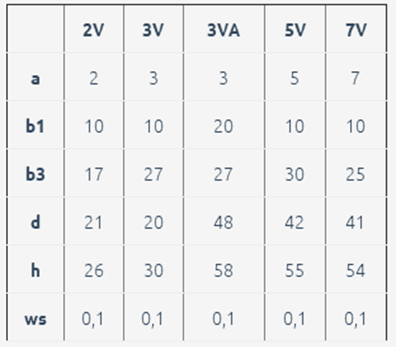

V型

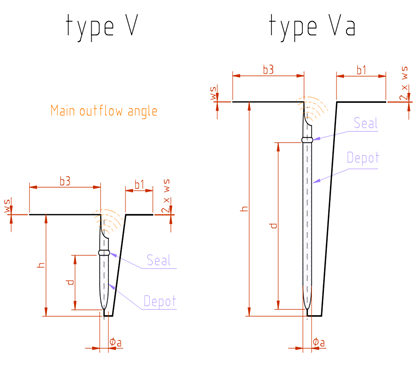

V型草图V型安装方向






欢迎老师咨询和了解我们的金属同位素源产品,典初真空会用专业的态度来对待每位客户的信任。
