爱德华干泵维修保养二XDS35i


1.基本信息:

型号:

 XDS35i

客户名称:

 江苏省某大学

SN

18****92

报告日期:

2021831

2.故障分析结果

2.1故障信息:

1、开机后真空度约1.9mbar,真空度不足。

2、真空泵有异常响声,排气口有大量黑色沉积物质。

3.  真空泵漏电。

2.2机械部分:

1、听诊器听诊,涡轮盘主轴承干涩,拆解后轴承有磨损(其中之一)。

2、涡轮盘锁紧螺栓被打胶水,涡轮盘边上的螺丝有滑丝,送外铣床加工,取螺丝并重新攻丝。

3、密封条磨损严重,密封槽及泵腔沉积大量黑色物质。

2.3电器部分:

1、接通电源后,机械泵漏电,漏电电压为110V

3.分析结论:

1、稀释制冷机闭式循环,工艺沉积物无法排出,造成工艺沉积并对密封条有损伤。

2、密封条没有定制保养及更换,密封面磨损。

3、电路主板使用环境有水汽等,造成电器元件接头锈蚀,导致漏电。

4、真空泵轴承异响,主轴承之一磨损。

4.保养与建议:

1、更换其中一个主轴承并对所有轴承重新上润滑脂。

2、清理泵腔并更换全新密封条。

3、全面检测电路板并打磨锈蚀电器元件接头,经处理后,无漏电现象,建议用户对泵体用导线接地

4、建议每年定期保养并更换密封包,每3年更换全套轴承包(可提前按实际情况调整)。



真空泵

型号及序列号





密封条磨损成片

工艺沉积物排放

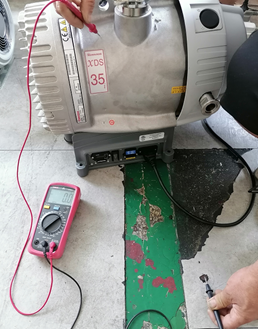

万用表测试,漏电110V

涡轮盘固定螺丝被打胶水

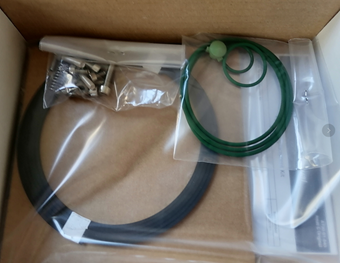

轴承磨损全新密封条







维修后接地无漏电

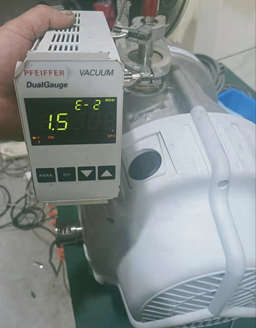

维修后真空度指标








结果:

1.整体维护后,真空泵极限指标1.5*10-2mbar以下。

2.听诊器测量,轴承无杂音,静音。

3.无漏电现象。
