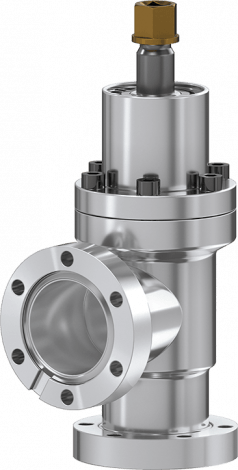

VAT 54132-GE02 全金属角阀

易于闭合，可靠隔离

54.1全金属角阀配备了FLEX VATRING，这是一种“硬对硬”密封技术。这种动态的全金属密封系统的特点是一致的密封和恒定的闭合力。它能够实现高密封力和相当低的轴向力。密封由不锈钢制成，并且它们仅发生弹性变形。FLEX VATRING侧面易于更换。它可以在打开和关闭位置烘焙到300°C，并且在清洁条件下操作时能够使用超过1000次循环的寿命。

54.1系列已经在各种工艺条件下安装在数千个苛刻的应用中，证明了其卓越的可靠性。它已成为超高真空和XHV应用中真空隔离的标准解决方案。

无需扭矩扳手，因为阀门易于使用标准六角扳手进行操作。凭借其坚固的设计和高电导，该阀适用于许多不同的真空应用。

54.1系列的一个关键特点是，当密封件磨损时，FLEX VATRING全金属密封件易于更换。虽然“硬对硬”全金属密封通常需要重新加工阀座，但54.1阀系列的设计使更换的FLEX VATRING密封件位于阀座的新区域，而不是与前一个环形密封件相同的位置。

标准法兰为CF-R。

一、功能原理

VAT 54132-GE02 «EASY CLOSE» ALL-METAL ANGLE VALVE 超高真空全金属角阀

适用于超高真空系统

二、主要参数

尺寸	DN 40 mm (1 ½")
执行机构	手动: 公制外六角
阀体材质	不锈钢
密封技术	FLEX VATRING
标准法兰	CF-R

三、技术数据

漏率	阀体、阀座	<1.10-10 mbar l/s
压力范围		XHV to 2 bar (abs)
打开状态压差		≤ 1 bar
服务周期		≥1000 次
烘烤温度	处于开关位置	≤ 300°C
加热和冷却率		≤ 60°Ch-1
材料	阀体机械密封	AISI 316L (1.4404, 1.4435)
密封	Bonnet, plate	金属
穿通件		波纹管
安装位置		任意
阀门位置指示		可视(机械)
