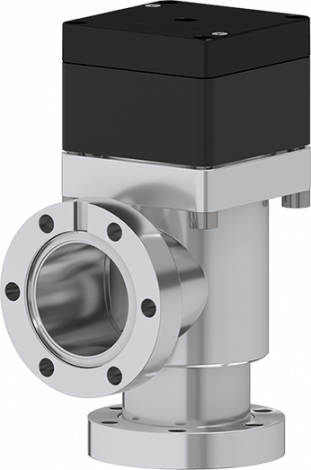

VAT 28424-GE21 超高真空角阀





一、概述


VAT 28424-GE21 超高真空角阀;VAT UHV angle valve;优越的低放气率性能,适用于超高真空环境。


在特高压应用中不妥协


在超高压应用中,角阀的主要要求是可靠的性能、粒子发射和激活速率以及排气速率。28.4特高压角阀系列在这些领域确立了标准。该系列的设计目的是将颗粒排放、活化和放气降至最低。


配有固定可旋转CF法兰和阀盖金属密封件的阀门系列适用于烘烤温度高达200°C的手动版本和高达150°C的气动版本。


28.4适用于真空系统的泵送和通风。它能抵抗高压差。在各种工艺条件下的数千种苛刻应用中进行了测试,28.4系列已证明其在超高压应用中具有卓越的可靠性。



二、原理图




三、技术规格



尺寸

 DN16 (5/8")

法兰

 CF-R可旋转法兰

材料

 不锈钢
执行机构气动,单作用带闭合弹簧
最低压力
1*10-10mbar
最高压力5mbar(abs)
门上的压差≤ 5 bar
在打开状态的压差≤ 1 bar

压缩空气最低压力

 4bar

压缩空气最高压力

 8bar
阀体最高温度 ≤ 150 °C
执行机构最高温度≤ 150 °C
位置指示器最高温度≤ 80 °C



四、资料下载


VAT 28424-GE21超高真空角阀资料


VAT 28424-GE21 超高真空角阀资料.pdf
