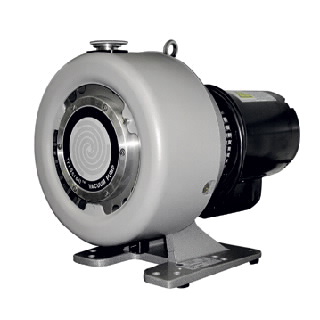

TriScroll 600

安捷伦独特的 TriScroll 系列专利产品具有双级干式涡旋泵的特点，可以提供高抽速和极佳的极限真空度。干式涡旋泵避免了油密封旋片泵需要经常维护的麻烦，很容易达到法规和环保方面的要求，并且节省了处置废油带来的成本。Agilent TriScroll 干式涡旋泵具有公认的可靠性和耐久性，并具有稳定的性能和极低的使用维护成本。

TriScroll 600 泵的抽速为 500 L/min。

一、特性

高抽速 (500 L/min) 和低极限压力可提供洁净的无油真空

使用寿命长的密封条通常每年只需更换一次
轴承吹扫口可简化维护并延长轴承寿命
自动气镇在不降低抽速的情况下控制水蒸汽

二、技术指标

抽速	60 Hz 500 L/m，30 m3/h，17.7 cfm 50 Hz 420 L/m，25.2 m3/h，14.8 cfm
极限真空	9.3 x 10-3 mbar (7.0 x 10-3 Torr)
最大进气口压力	1.0 atm (0 psig)
最大出气口压力	1.1 atm (1.5 psig)
进气口连接	NW40
排气口连接	3⁄8 英寸 NPT 内螺纹，可旋转（提供 NW25 转接头）
气镇	1⁄4 英寸 NPT 内螺纹（出厂时已安装 40 μm 过滤器，提供端口塞）
工作电压（1 相型号）	50/60Hz/100 - 115：200 - 230 VAC
工作电压（3 相型号）	50 Hz/200-230，380 - 415 VAC；60 Hz/200 - 230，460 VAC
重量	只有泵时：32 kg（70 磅）运输重量：40 kg（87 磅）
法规认证	带 CE 标志，电机：UL, CSA

三、资料下载

3.1） TriScroll 600 涡旋式干泵资料下载

datasheet-scroll-pump-triscroll600-5994-2926en-agilent.pdf

3.2）TriScroll 600 变频泵资料下载

datasheet-scroll-pump-triscroll600inv-5994-2927en-agilent.pdf

四、部件清单

部件号	说明
S4807001	排出口延伸管，TriScroll 600
PTS600EXFIL	排出口过滤器工具包，TriScroll 600
PTSVIBISOKIT	Vibration Isolation Kit for TriScroll Pumps
PTSS0600TS	密封条更换套件，TriScroll 600
EXSLRTRISCROLL	Exhaust Silencer Kit for TriScroll Pumps
SCRINTRPNW40	入口捕集阱，带 HEPA 过滤器插件，NW40
PTSPURGEKIT	Purge Kit for TriScroll Pumps
PTSS0600MK	大维护工具包，TriScroll 600 泵
PTSS0600TK	工具包，TriScroll 300 和 600 泵
PTS06001UNIVEU	TriScroll 600 真空干泵，1 相电机，欧盟电源线。该产品无法在中国在线购买。请联系安捷伦客户服务中心
PTS06001UNIVUK	TriScroll 600 真空干泵，1 相电机，英国电源线。该产品无法在中国在线购买。请联系安捷伦客户服务中心
PTS06003UNIV	TriScroll 600 真空干泵，3 相电机
PTS06001UNIV	TriScroll 600 真空干泵，1 相电机
PTS06003200VPI	TriScroll 600 真空干泵，3 相电机，200 V，真空隔离阀
PTS06003380415VPI	TriScroll 600 真空干泵，3 相电机，380/415 V，真空隔离阀
PTS06003230VPI	TriScroll 600 真空干泵，3 相电机，230 V，真空隔离阀
PTS06001UVPIUK	TS600 W/VPI, 220VAC, 1 PHASE, W/UK CORD
PTS06001UVPIEU	TriScroll 600 真空干泵，1 相电机，220 V，真空隔离阀，欧盟电源线。该产品无法在中国在线购买。请联系安捷伦客户服务中心。
PTS06001UVPI	TriScroll 600 真空干泵，1 相电机，120 V，真空隔离阀，美国电源线。该产品无法在中国在线购买。请联系安捷伦客户服务中心。
PTS06003460VPI	TriScroll 600 真空干泵，3 相电机，460 V，真空隔离阀
