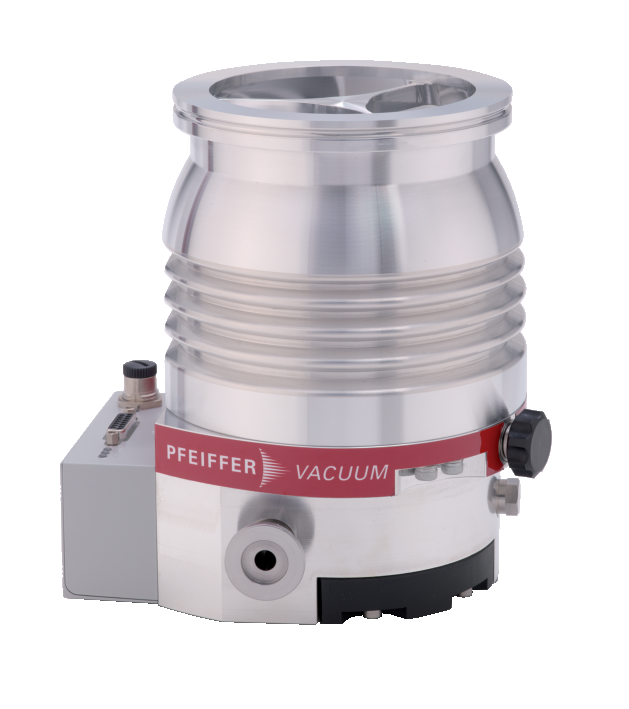

普发分子泵 HiPace300H


HiPace%20300%20with%20TC%20110,%20DN%20100%20ISO-K~f4b2804f-6a13-11e6-80ca-005056950a30.png


一、HiPace300H 分子泵特点


  • 具有最高 260 l/s@ N2抽气能力，坚固且高性能涡轮分子泵

  • 极高的压缩比，尤其适用于轻质气体, 适用于生成超高真空

  • 集成驱动电子装置 TCP 110

  • 任意角度安装

  • 广泛的配件，扩展使用范围



二、HiPace300H 技术参数


主要指标
数值
抽速Ar255L/S
H2220 l/s
N2260 l/s
He255 l/s
压缩比Ar> 1 *1013
H21 * 107
N2> 1 *1013
He2.5 * 109
最大前级真空Ar25 mbar
H215 mbar
N230 mbar
He28 mbar
连接法兰入口DN 100
出口DN 16 ISO-KF/G   ¼"
入口法兰类型及极限压力DN 100 CF-F< 1 * 10-10 mbar
DN 100 ISO-K< 1*10-7 mbar
DN 100 ISO-F< 1*10-7 mbar
冷却类型标准空气
可选项水
冷却水消耗最小值50 l/h
允许温度15 – 35 °C
声压水平分贝≤50
耗电量max.180瓦
安装方向任意
最大允许磁场5.5mT
电流最大值7.5A
转速± 2 %60,000 rpm
转速可调35 – 100 %
运行时间3.5分
重量5.8-6.5 KG
防护等级IP54


基础套件说明：

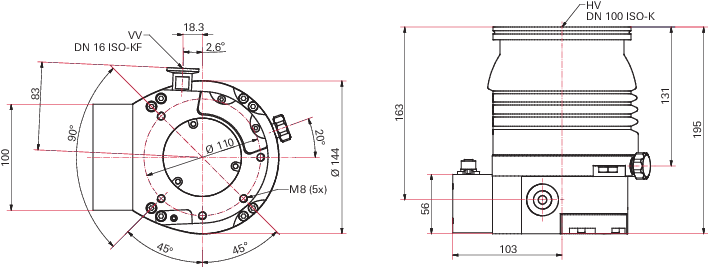

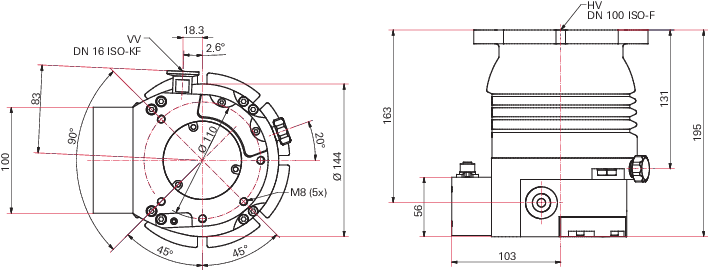

三、HiPace300H外形尺寸和性能曲线


性能曲线
DN100 CF-F
DN 100 ISO-K
DN 100 ISO-F





四、HiPace300H 主要配件


ISO-K/-F，密封件
带多功能涂层的定心环，DN 100 ISO-K/-FPM 016 210 -U
ISO-K/-F 安装套件
用于将 DN 100 ISO-K 安装到 ISO-F   的安装套件，配有接箍法兰、涂层定心环、六角螺栓PM 016 940 -T
用于将 DN 100 ISO-K 安装到 ISO-F   的安装套件，配有接箍法兰、涂层定心环连同防碎网、六角螺栓PM 016 941 -T
用于将DN 100 ISO-K 安装到 ISO-F   的安装套件，配有接箍法兰、涂层定心环与防护罩、六角螺栓PM 016 942 -T
用于将 DN 100 ISO-K 安装到 ISO-F   的安装套件，配有接箍法兰、涂层定心环、双头螺栓PM 016 945 -T
用于将 DN 100 ISO-K 安装到 ISO-F   的安装套件，配有接箍法兰、涂层定心环连同防碎网、双头螺栓PM 016 946 -T
用于将 DN 100 ISO-K 安装到 ISO-F   的安装套件，配有接箍法兰、涂层定心环与防护罩、双头螺栓PM 016 947 -T
ISO-F，安装套件
用于 DN 100 ISO-F 的安装套件，包括涂层定心环、六角螺丝钉PM 016 450 -T
用于 DN 100 ISO-F 的安装套件，包括涂层定心环、刺盾、六角螺丝钉PM 016 451 -T
用于 DN 100 ISO-F 的安装套件，包括涂层定心环、保护屏、六角螺丝钉PM 016 452 -T
用于 DN 100 ISO-F 的安装套件，包括涂层定心环、螺柱螺钉PM 016 455 -T
用于 DN 100 ISO-F 的安装套件，包括涂层定心环、刺盾、螺柱螺钉PM 016 456 -T
用于 DN 100 ISO-F 的安装套件，包括涂层定心环、保护屏、螺柱螺钉PM 016 457 -T
OFHC 无氧铜
铜垫片，OFHC 铜，DN 100 CF490DFL100-S10
OFHC 无氧铜，镀银
无氧铜垫片，镀银，DN 100 CF490DFL100-S-S5
OFHC 无氧铜，镀银，真空退火
无氧铜垫片，镀银，真空退火，DN 100 CF490DFL100-S-G-S5
OFHC 无氧铜，真空退火
无氧铜垫片，真空退火，DN 100 CF490DFL100-G-S5
CF-F，安装套件
成套六角螺丝钉，用于通孔，DN 100 CF-FPM 016 690 -T
成套螺柱螺钉，用于通孔，DN 100 CF-FPM 016 734 -T
成套螺柱螺钉，用于螺纹孔，DN 100 CF-FPM 016 866 -T
CF-F 分子泵防护网
涡轮分子泵防护网，网孔0.8 mm,DN 100 CF-FPM 016 315
涡轮分子泵防护网，网孔4 mm,DN 100 CF-FPM 016 336
ISO-K/-F 分子泵防护网
具有多功能涂层和集成防碎网的定心环，DN 100 ISO-K/-FPM 016 211 AU
具有多功能涂层和集成防护罩的定心环，DN 100 ISO-K/-FPM 016 212 AU
定心环，具有多功能涂层和综合刺盾，DN 100 ISO-K/-FPM 016 807 -U
FKM 弹性体垫片；唇形，热成型
弹性体垫片，FKM，DN 100 CF402DFL100-Z
弹性体垫片，板形
弹性体垫片，FKM，DN 100 CF402DFL100-S2
加热夹套
加热套，用于自带TC 110、230 V AC 和安全插头的 HiPace®   300PM 061 363 -T
加热套，用于自带TC 110、208 V AC、UL 插头的 HiPace®   300PM 061 364 -T
加热套，用于自带TC 110、115 V AC、UL 插头的 HiPace®   300PM 061 365 -T
ISO-K，安装套件，支架螺钉
用于配备了 DN 100 ISO-K 的 HiPace 300   的安装套件，包括涂层定心环和支架螺钉 PM 016 365 -T
用于 HiPace 300，的安装套件，DN 100   ISO-K，包括涂层定心环、防碎网和支架螺钉PM 016 366 -T
用于 HiPace 300，的安装套件，DN 100   ISO-K，包括涂层定心环、防护罩和支架螺钉PM 016 367 -T
墙壁导轨配件
壁装导轨配件，用于 TPS 110/180/310/400PM 061 392 -T
ISO-K/-F，密封件，刺盾，保护屏
具有多功能涂层和集成防碎网的定心环，DN 100 ISO-K/-FPM 016 211 AU
具有多功能涂层和集成防护罩的定心环，DN 100 ISO-K/-FPM 016 212 AU
RS-485 接口电缆
接口电缆，M12 m 直型/M12 m 直型，3 mPM 061 283 -T
接口电缆，M12 m 直型/ M12 m 角型，0.7 米PM 061 791 -T
电源电缆/电源线
230 V AC 电源线，从 CEE 7/7 连接到 C13，3 mP 4564 309 ZA
115 V AC 电源线，从 NEMA 5-15 连接到 C13，3 mP 4564 309 ZE
电源线 208 V AC，从 NEMA 6-15 连接到 C13，3 mP 4564 309 ZF
连接电缆
具有 RS-485 接口、用于 TC 110/120 与电源连接的连接电缆PM 061 350 -T
具有 TC 110/120 和 RS-485 接口、2 个附件端口的 HiPace   与电源 TPS/DCU 110/111/180/181/400/401 的连接电缆PM 061 351 -T
HiPace 和具有 RS-485 接口和 3 个附件端口的 TC 110/120   与电源 TPS/DCU 110/111/180/181/400/401 的连接电缆PM 061 512 -T
具有 TC 110/120 的 HiPace 连接电缆PM 061 543 -T
HiPace 和具有 2 个附件端口的 TC 110/120 与电源   TPS/DCU 110/111/180/181/400/401 的连接电缆PM 061 552 -T
前级泵控制器电缆
阀控制电缆，0.7 mPM 061 687 -T
HiPace – ACP 连接电缆PM 071 142 -X
延长电缆
M8 上的延长电缆 M8PM 061 783 -T
前真空安全阀
TVV 001 前级真空安全阀 230 V ACPM Z01 205
TVV 001 前级真空安全阀 115 V ACPM Z01 206
放气阀（常闭）
放气阀，屏蔽，24 V DC, G 1/8"；，用于连接 TC   110/120PM Z01 290
排气配件
DN 16 ISO-KF / G 1/8” 外螺纹转KF法兰PM 016 780 -T
快插管接头，用于 6 mm 管道，G 1/8"PM 016 781 -T
快插管接头，用于 8 mm 管道，G 1/8"PM 016 782 -T
宝搭接头，用于 9 mm 软管，G 1/8"PM 016 783 -T
放气阀/密封气体阀转接配件PM 016 787 -T
DN 10 ISO-KF / G 1/8” 外螺纹转KF法兰PM 033 737 -T
小空间放气/密封气体阀转接配件PM 143 877 -T
TV 001，分子泵放气阀入口干燥器PM Z00 121
断电保护阀（常开）
停电放气阀，屏蔽，24 V DC, G 1/8"；，用于连接 TC   110/120PM Z01 330
压力传感器
RPT 010，数字式压力/皮拉尼真空传感器PT R71 100
IKT 010，数字式冷阴极传感器，低电流PT R72 100
IKT 011，数字式冷阴极传感器，高电流PT R73 100
减振
减振器，用于 HiPace 300/400，DN 100 ISO-K/F PM 006 459 AX
用于 HiPace 300/400、DN 100 CF-F 的减振器PM 006 488 -X
电源和控制显示器
HPU 001，手持式编程装置PM 051 510 -T
HPU 001/PC 附件包PM 061 005 -T
TPS 180，用于墙壁/标准导轨配件的电源包PM 061 341 -T
TPS 181，电源包 19"；机架模块 3HUPM 061 345 -T
DCU 002，显示控制装置PM 061 348 AT
TPS 181 的前面板套件PM 061 394 -T
DCU 180，显示控制单元，含 19” 电源PM C01 821
前级泵
前级泵继电器盒，单相 20 A，用于 TC 110/120 和 TCP   350，M8 插头PM 061 373 -T
继电器盒，屏蔽，用于前级泵，单相 7A，用于 TC 110/120 和 TCP   350，M8PM 071 282 -X
空气冷却
用于具有 TC 110/120 的 HiPace 300/450 的空气冷却PM Z01 301
用于115 V HiPace 300/450 的风扇冷却器PM Z01 308
用于230 V HiPace 300/450 的风扇冷却器PM Z01 309
水冷组件
HiPace 300 的水冷组件，带 8 mm气动快插接头PM 016 624 -T
HiPace 300 的水冷组件，带 6 mm气动快插接头PM 016 636 -T
HiPace 300 的水冷组件，带不锈钢1/4"卡套接头PM 016 637 -T
HiPace 300 的水冷组件，不锈钢宝搭接头，配9.5 mm软管PM 016 655 -T
其他
TIC 010，两个传感器的适配器PT R70 000
RS-232/485
Y 型分配器（M12 - RS-485 ）P 4723 010
USB RS-485转换器PM 061 207 -T
用于 RS-485 的 M12 连接器PM 061 270 -X
用于 RS-485 的终端电阻PT 348 105 -T
用于 RS-485 的功率分离器PT 348 132 -T
远程
插头外壳，喷水防护，15 极，D 型接口P 0998 016
用于 TC 110/120 的电源插头，以及用于 E74 接口的直插拔插头P 4723 110
带角度、用于 TC 110/120 的电源插头，以及用于接口 E74 的插拔插头P 4723 111
TCS 11，带有 RS-485 接口的 TC 110/120 适配器PM 061 636 -U
TCS 12，适配器，用于 TC 110/120，具有接口 RS-485、4   个附件端口PM 061 638 -U
TCS 13，适配器，用于 TC 110/120，具有接口 RS-485、2   个附件端口PM 061 856 -U
TCS 17, 用于控制前级泵PM 071 093 -U
