普发分子泵 HiPace700H

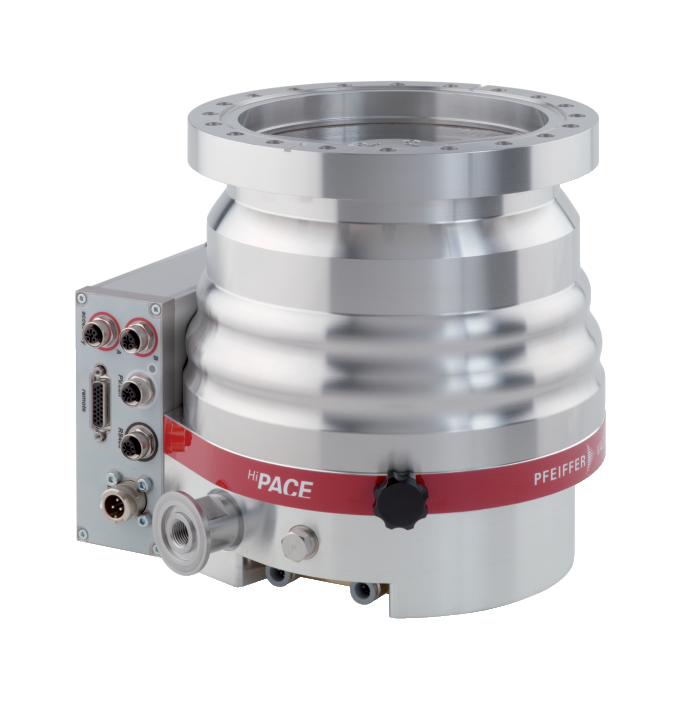

HiPace%20700%20with%20TC%20400%20DN%20100%20CF-F,%20Product%20image~03a82cd0-6863-11e6-80ca-005056950a30.png

一、HiPace700H 分子泵特点

结构紧凑且功能强大的涡轮泵，对 N2 的最高抽速可达 685 l/s
极高的压缩比，尤其适用于轻质气体, 适用于生成超高真空
集成驱动电子单元 TC 400
可在任意方向安装
集成高性能冷却系统
DN 160 CF-F 法兰，适用于苛刻的超高真空应用场合

二、HiPace 700H 技术参数

主要指标		数值
抽速	Ar	665 L/S
	H₂	555 l/s
	N₂	685 l/s
	He	655 l/s
压缩比	Ar	> 1 *10¹³
	H₂	2 * 10⁷
	N₂	> 1 *10¹³
	He	1 * 10⁹
最大前级真空压力	N₂	22 mbar
连接法兰	入口	DN 100
连接法兰	出口	DN 25 ISO-KF
入口法兰类型及极限压力	DN 160 CF-F	< 1 * 10^-10 mbar
	DN 160 ISO-K	< 1*10^-7 mbar
	DN 160 ISO-F	< 1*10^-7 mbar
冷却类型	标准	空气
冷却类型	可选项	水
冷却水	消耗最小值	100 l/h
冷却水	允许温度	15 – 35 °C
声压水平	分贝	≤50
耗电量	max.	420瓦
安装方向	任意
最大允许磁场	6 mT
电流最大值	8.75 A
转速± 2 %	49,200 rpm
转速可调	60 – 100 %
运行时间	2 分
重量	10.9-17.7KG
防护等级	IP54

基础套件说明：

三、HiPace700H 外形尺寸

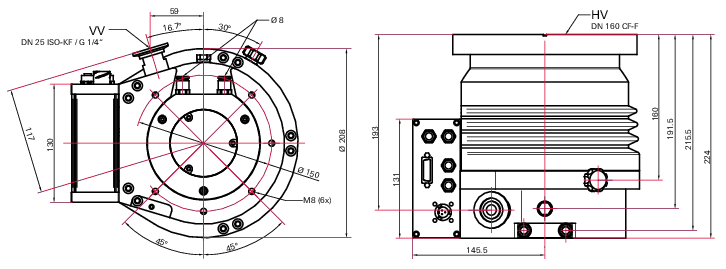

DN100 CF-F

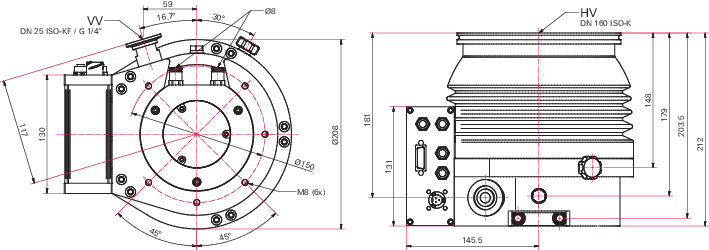

DN 100 ISO-K

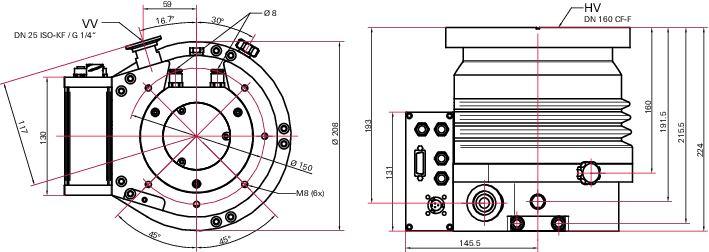

DN 100 ISO-F

四、HiPace700H 主要配件

安装
壁装导轨配件，用于 TPS 110/180/310/400	PM 061 392 -T
保护
用于 HiPace 300 的密封气体节流阀	PM Z01 317
RS-485 接口电缆
接口电缆，M12 m 直型/M12 m 直型，3 m	PM 061 283 -T
连接电缆
HiPace 连接电缆，配有 TC 400/TM 700 至电源包 TPS/DCU 310/311/400/401	PM 061 352 -T
前级泵控制器电缆
泵站的控制电缆，0.7 米	PM 061 675 AT
HiPace – ACP 连接电缆	PM 071 142 -X
屏蔽的密封气体阀（常闭）
屏蔽式气体吹扫阀，用于配有 TC 400 和 TM 700、TCP 350 的 HiPace 300	PM Z01 312
前真空安全阀
TVV 001 前级真空安全阀 230 V AC	PM Z01 205
TVV 001 前级真空安全阀 115 V AC	PM Z01 206
放气阀（常闭）
24 V DC 的屏蔽式放空阀，用 G 1/8” 连接到 TC 400/1200 和 TM 700	PM Z01 291
排气配件
TTV 001，用于分子泵放气阀的干燥器	PM Z00 121
压力传感器
RPT 010，数字式压力/皮拉尼真空传感器	PT R71 100
IKT 010，数字式冷阴极传感器，低电流	PT R72 100
IKT 011，数字式冷阴极传感器，高电流	PT R73 100
电源和控制显示器
HPU 001/PC 附件包	PM 061 005 -T
TPS 400，用于墙壁/标准导轨配件的电源包	PM 061 343 -T
TPS 401，电源包 19"；机架模块 3HU	PM 061 347 -T
DCU 002，显示控制装置	PM 061 348 AT
TPS 401 的前面板套件	PM 061 396 -T
DCU 400，显示控制单元，含 19” 电源	PM C01 823
前级泵
前级泵继电器盒，适用于 TC 400 和 TCP 350 的单相 20 A，M12 插头	PM 061 375 -T
前级泵屏蔽式继电器盒，单相 7 A 适用于 TC 400/1200、TM 700 和 TCP 350，M12	PM 071 284 -X
冷却
用于具有 TC 400 的 HiPace 400/700 和 800 的空气冷却	PM Z01 303
其他
TIC 010，两个传感器的适配器	PT R70 000
RS-232/485
USB RS-485转换器	PM 061 207 -T
用于 RS-485 的终端电阻	PT 348 105 -T
用于 RS-485 的功率分离器	PT 348 132 -T
OFHC 铜（无氧）
铜垫片，OFHC 铜，DN 160 CF	490DFL160-S5
OFHC 铜（无氧），镀银
铜垫片，镀银，DN 160 CF	490DFL160-S-S5
OFHC 铜（无氧），镀银，真空退火
铜垫片，镀银，真空退火，DN 160 CF	490DFL160-S-G-S5
OFHC 铜（无氧），真空退火
铜垫片，真空退火，DN 160 CF	490DFL160-G-S5
CF-F，安装套件
成套六角螺丝钉，用于通孔，DN 160 CF-F	PM 016 691 -T
成套螺柱螺钉，用于通孔，DN 160 CF-F	PM 016 693 -T
成套螺柱螺钉，用于通孔，DN 160 CF-F	PM 016 735 -T
CF-F，刺盾，保护屏
涡轮分子泵的刺盾，DN 160 CF-F，网孔0.8mm	PM 016 318
DN 160 CF-F 的保护屏,网孔4mm	PM 016 339
FKM 弹性体垫片，唇形，热成型
弹性体垫片，FKM，DN 160 CF	402DFL160-Z
FKM 片材
弹性体垫片，FKM，DN 160 CF	402DFL160-S2
密封气体监控单元
密封气体监测单元 G 1/8”	PM 016 911 -U
减振
用于 HiPace DN 160 CF-F 的减振器	PM 006 493 AX
减振器，用于配备 DN 160 ISO-K/F 的 HiPace	PM 006 492 AX
ISO-F，安装套件
用于 DN 160 ISO-F 的安装套件，包括涂层定心环、六角螺丝钉	PM 016 460 -T
用于 DN 160 ISO-F 的安装套件，包括涂层定心环、刺盾、六角螺丝钉	PM 016 461 -T
用于 DN 160 ISO-F 的安装套件，包括涂层定心环、保护屏、六角螺丝钉	PM 016 462 -T
用于 DN 160 ISO-F 的安装套件，包括涂层定心环、螺柱螺钉	PM 016 465 -T
用于 DN 160 ISO-F 的安装套件，包括涂层定心环、刺盾、螺柱螺钉	PM 016 466 -T
用于 DN 160 ISO-F 的安装套件，包括涂层定心环、保护屏、螺柱螺钉	PM 016 467 T
ISO-K/-F，密封件
带多功能涂层的定心环，DN 160 ISO-K/-F	PM 016 216 -U
ISO-K/-F，密封件，刺盾，保护屏
定心环，具有多功能涂层和集成防碎网，DN 160 ISO-K/-F	PM 016 217 AU
具有多功能涂层和集成防护罩的定心环，DN 160 ISO-K/-F	PM 016 218 AU
远程
Y 型连接器，屏蔽式，M12，用于附件	P 4723 013

五、HiPace700H 资料下载

HiPace® 700 H，DN 160 ISO-K，带有 TC 400，RS-485, 远程（PM P05 750）	PMP05750.zh.pd
HiPace® 700 H，DN 160 CF-F，带有 TC 400，RS-485, 远程（PM P05 751）	PMP05751.zh.pd
HiPace® 700 H，DN 160 ISO-F，带有 TC 400，RS-485, 远程（PM P05 752）	PMP05752.zh.pd
HiPace® 700 H，DN 160 ISO-K，带有 TCP 350 （PM P05 753)	PMP05753.zh.pd
HiPace® 700 H，DN 160 CF-F,带有 TCP 350 （PM P05 754 ）	PMP05754.zh.pd
HiPace® 700 H，DN 160 ISO-F，带有 TCP 350 （PM P05 755）	PMP05755.zh.pd
